2 règles simples de correction mécanique d'une plaque de tôlerie

Nombre Parcourir:53     auteur:Éditeur du site     publier Temps: 2023-05-22      origine:Propulsé

enquête

Correction mécanique est la correction des pièces déformées et de l'acier déformé à l'aide d'un équipement mécanique, et la correction à froid est généralement utilisée.La correction à froid est la correction de la pièce à usiner à température ambiante, qui s'effectue par martelage et étirage.Cette correction provoquera un écrouissage à froid sur la surface de l'acier, c'est-à-dire que la résistance et la dureté augmenteront et que la plasticité et la ténacité diminueront.Par conséquent, il convient uniquement à l'acier à faible teneur en carbone ou à l'aluminium avec une bonne plasticité ;lorsque le degré de déformation est important, des fissures ou des ruptures se produiront si le redressage à froid est utilisé, ou en raison d'une capacité d'équipement insuffisante, le redressage à froid ne peut pas dépasser la limite d'élasticité et la pièce ne peut pas être surmontée.La rigidité de la pièce est trop élevée ou le matériau de la pièce est très cassant.Lorsque le lissage à froid ne peut pas être utilisé, le lissage à chaud est utilisé.Le redressage à chaud est effectué lorsque l'acier est chauffé à une température élevée de 700 ~ 1000 ° C oxy-acétylène.Le redressage à chaud convient à l'acier au carbone et à l'acier allié avec une grande déformation et une faible plasticité ou à l'acier à faible teneur en carbone utilisé à basse température.

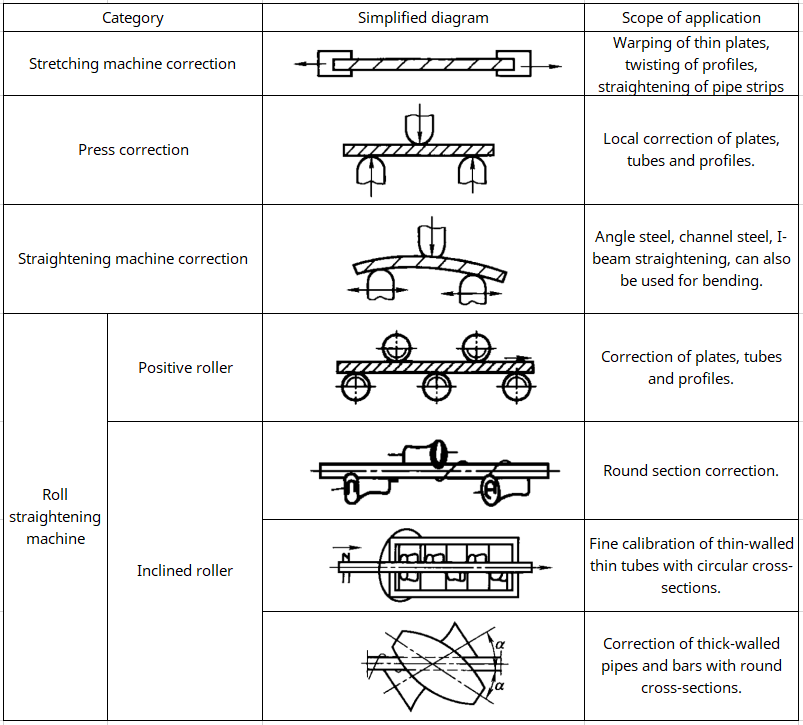

L'équipement utilisé pour le redressage mécanique comprend une machine à rouler les plaques, une machine à arrondir, une machine de nivellement spéciale, une machine à redresser et diverses presses, telles qu'une presse mécanique, une presse hydraulique, une presse à vis, etc. La méthode et la portée de la correction mécanique sont indiquées dans le tableau dessous.


La méthode de correction mécanique et son champ d'application

Correction mécanique des plaques

1. Correction des plaques

La déformation de la tôle d'acier est généralement corrigée sur une planeuse multi-rouleaux.Lors du nivellement, plus la plaque d'acier est épaisse, plus la correction est facile ;plus la tôle d'acier est fine, plus elle se déforme facilement et plus elle est difficile à corriger.Généralement, les tôles d'acier d'une épaisseur supérieure à 3 mm sont nivelées sur une machine de nivellement à cinq ou sept rouleaux, et les tôles d'acier minces d'une épaisseur inférieure à 3 mm doivent être nivelées sur une machine à niveler à neuf, onze ou plus machine de nivellement de rouleau.


Le principe de correction de roulis de la planeuse multi-rouleaux est illustré dans la figure ci-dessous.La partie travaillante est composée de deux rangées de rouleaux supérieurs et inférieurs.Habituellement, il y a 5 à 11 rouleaux de travail.Les rouleaux actifs suivants sont reliés au corps de la machine par des roulements et sont entraînés par un moteur pour tourner, et leur position ne peut pas être ajustée.La colonne ci-dessus est le rouleau entraîné, qui peut être ajusté verticalement par une vis manuelle ou un dispositif de levage électrique pour modifier la distance entre les rangées de rouleaux supérieure et inférieure pour s'adapter au nivellement de plaques d'acier d'épaisseur différente.

网站1

Pendant le travail de laminage, la plaque d'acier s'engage avec la rotation du rouleau d'arbre et est soumise à des forces opposées entre les arbres de rouleau supérieur et inférieur, ce qui amène la plaque d'acier à produire une flexion alternée avec un petit rayon de courbure.Lorsque la contrainte dépasse la limite d'élasticité du matériau, une déformation plastique se produit, de sorte que les fibres de longueurs originales inégales dans la plaque ont tendance à être cohérentes lors d'étirements et de compressions répétés, pour atteindre l'objectif de correction.


Il existe deux manières principales de disposer les rouleaux d'arbre d'une planeuse multi-rouleaux.La figure (a) montre la correction parallèle des rangées de rouleaux.Les rouleaux d'arbre supérieur et inférieur sont disposés en parallèle.L'écart entre les rangées de rouleaux supérieur et inférieur est légèrement inférieur à l'épaisseur de la plaque d'acier à corriger.Après le passage de la plaque d'acier, elle sera pliée à plusieurs reprises, puis nivelée par le rouleau de guidage final.


Les deux rouleaux aux deux extrémités de la colonne ci-dessus sont des rouleaux de guidage, de petit diamètre, peu d'effort et sans fonction de flexion.Ils ne guident la tôle d'acier dans le rouleau redresseur ou nivellent la tôle d'acier que lorsque la tôle d'acier est sortie du rouleau redresseur.


Le rouleau de guidage peut être réglé individuellement vers le haut et vers le bas à la hauteur requise pour garantir que le pli final de la plaque d'acier peut être nivelé.Habituellement, la plaque d'acier doit être roulée d'avant en arrière plusieurs fois sur la machine de planage pour obtenir une meilleure qualité de correction.


La figure (b) montre la correction d'inclinaison de la rangée de rouleaux.La rangée de rouleaux supérieure est disposée obliquement et la connexion axiale des rangées de rouleaux supérieure et inférieure forme un petit angle inclus.Le rouleau supérieur peut être ajusté pour le levage et l'angle d'inclinaison peut être modifié par le mécanisme d'angle.L'écart entre les rangées de rouleaux supérieure et inférieure augmente progressivement vers l'extrémité de sortie.


Lorsque la plaque d'acier passe entre les rangées de rouleaux, sa courbure de flexion diminue progressivement ;les premières paires de rouleaux d'essieu effectuent la flexion de base de la plaque d'acier, et les paires de rouleaux d'essieu restantes génèrent une tension sur la plaque d'acier lorsqu'elles continuent à entrer.Avant le dernier arbre à rouleaux, la déformation de la plaque d'acier sous l'action d'une force de traction supplémentaire s'est approchée de la flexion élastique et la plaque d'acier a été corrigée.Par conséquent, ce type de niveleur peut améliorer l'effet de correction de la plaque d'acier en s'appuyant sur la force de traction supplémentaire générée par l'arbre du rouleau arrière sur la plaque d'acier, et il n'est pas nécessaire de régler un rouleau de guidage qui peut être ajusté séparément.Ce type de niveleur est principalement utilisé pour la correction de plaques minces.


Selon les différentes formes de déformation de la tôle, les mesures prises lors de l'opération de planage sont également différentes.Le tableau suivant montre certaines mesures spéciales qui peuvent être prises lors de la correction de feuilles déformées spéciales ou de petits flans (ou pièces) sur une planeuse à plusieurs rouleaux.


Aplatissement des tôles dans plusieurs situations particulières

Correction mécanique des plaques

Généralement, la plaque doit passer plusieurs fois dans la machine de nivellement de plaques à rouleaux multiples pour atteindre l'objectif.Le nombre de corrections est déterminé par l'amplitude du coefficient de contrainte dans la tôle à corriger.Plus un est grand, plus il est facile de niveler.La relation entre a et le nombre de nivellement est indiquée dans le tableau.

a ≤1 4~6 >6 ≥10
Temps plats Ne peut pas être nivelé 3 1 Convient pour l'acier à haute résistance

Correction mécanique


Nombre de rouleaux N 5 7 9
c 1.17 0.9 0.8

Le planage de plaques épaisses peut généralement également être effectué sur des équipements sous pression tels que des presses hydrauliques et des presses hydrauliques.La méthode de nivellement avec des presses est la suivante : placez le flan sur la table de la presse, de sorte que la partie saillante soit tournée vers le haut, et les deux plus bas Placez deux tampons d'épaisseur égale comme points d'appui.Si la courbure de déformation de l'ébauche est petite, la distance du point d'appui peut être réduite, puis de l'acier carré est ajouté sur la partie convexe, et l'acier carré est pressé jusqu'à ce que la partie déformée d'origine de l'ébauche devienne plate puis légèrement concave .La quantité de dépression est égale à la quantité de retour élastique et la feuille devient plate après la décompression.Pour éviter une surpression, un fer de sécurité d'épaisseur appropriée peut être placé sous la partie sollicitée, et la pression peut être arrêtée lorsque l'ébauche est pressée contre le fer de sécurité, voir Figure (a) ;Lors de la correction de la distorsion, placez d'abord deux patins de même épaisseur en B et C sous les coins diagonaux de la plaque en contact avec la plate-forme, et placez un carré en diagonale au-dessus des coins diagonaux de A et D. L'acier ou le rail est ensuite mis sous pression jusqu'à A et D sont en contact avec la surface de la table et la charge est supprimée.À ce stade, utilisez une règle plate pour vérifier le niveau de planéité.S'il ne répond pas aux exigences, augmentez les pads en B et C jusqu'à ce que la correction soit obtenue, comme illustré à la figure (b).


Si la déformation de la plaque d'acier est plus compliquée, il y a à la fois flexion et distorsion, la séquence d'opérations de nivellement est la suivante : corrigez d'abord la déformation locale, puis corrigez la déformation globale ;corrigez d'abord la distorsion, puis corrigez la courbure.

Correction mécanique

Matériel plat sur la presse


2. Correction du profil

Le redressage des tuyaux, des aciers profilés et d'autres profilés utilise principalement le redressage à froid, où L dans le tableau est la longueur de la corde de flexion et t est l'épaisseur de la plaque.


● Le principe de fonctionnement de la machine à redresser les profils multi-rouleaux est similaire à celui de la machine à planer les tôles.La différence est que le galet redresseur est un galet dont le contour est adapté à la section du profilé à redresser, comme le montre la figure.Pour corriger différents profils, des rouleaux avec différents contours peuvent être échangés.Semblable au principe du nivellement des plaques, lorsque le profil traverse les rangées de rouleaux supérieure et inférieure, il est plié à plusieurs reprises, de sorte que les fibres sont allongées et corrigées.Les axes des rouleaux de la machine à rouleaux positifs sont parallèles les uns aux autres, ce qui convient à différents profils.La ligne de rouleaux de la machine à rouleaux inclinés est hyperbolique et la plupart d'entre eux sont disposés en groupes (2 à 3 par groupe).L'arbre du rouleau est incliné pour faire la courtepointe Le matériau rond de redressement produit un mouvement de rotation supplémentaire, ce qui améliore l'effet de correction et convient à la correction des tubes, des tiges et des fils.

Correction mécanique

● Utilisez une machine à redresser les profils pour rectifier.

La déformation en flexion des profilés en acier et de diverses poutres soudées peut également être corrigée par la méthode de flexion inversée de la machine à dresser les profilés en acier.Les pièces mobiles de la machine à redresser sont disposées horizontalement et les pièces mobiles sont généralement à double extrémité.


Pendant le fonctionnement, le profilé en acier est placé entre le support et le renfort de poussée, la partie saillante est bloquée par le renfort de poussée, pressée contre le support et peut être déplacée dans le sens de la longueur.La position de support peut être ajustée de manière appropriée par le volant de manipulation pour s'adapter aux différents degrés de flexion de l'acier profilé.Lorsque l'entretoise de poussée est entraînée par le moteur pour un mouvement de va-et-vient horizontal, elle applique périodiquement une poussée à la section d'acier corrigée, l'amenant à se plier dans la direction opposée pour atteindre l'objectif de correction.


La position initiale de l'entretoise de poussée peut être ajustée pour contrôler la quantité de déformation.La table est équipée de rouleaux pour supporter le profilé en acier et réduire la friction lorsque le profilé en acier se déplace d'avant en arrière.La machine à redresser les profilés en acier peut également être utilisée pour le traitement de pliage des profilés en acier, qui est une machine à double usage pour le pliage et le redressement.


● Utilisez la presse pour redresser le profil.Le principe de redressement, la séquence et la méthode de la presse pour redresser le profil et les diverses poutres soudées sont les mêmes que ceux de l'aplatissement de la plaque épaisse, mais la position de placement, la position de pression et la position de pression de la pièce doivent être raisonnablement définies selon à la taille et à la déformation de la pièce pendant le fonctionnement.L'épaisseur de la cale et la position de la cale, et si la taille de la cale et de l'acier carré, de la cale et de l'acier carré est nécessaire, etc., pour améliorer la qualité et la vitesse de correction.

Correction mécanique des plaques

Le rayon de courbure minimal et la flèche maximale pouvant être redressés à froid pour les aciers de section générale sont indiqués dans le tableau.

S'il dépasse la plage spécifiée dans ce tableau, des mesures de processus appropriées (telles que le pressage à chaud, le recuit intermédiaire du profil et les corrections multiples) doivent être prises pour éviter de nouvelles distorsions et distorsions dans la section pendant la correction.
