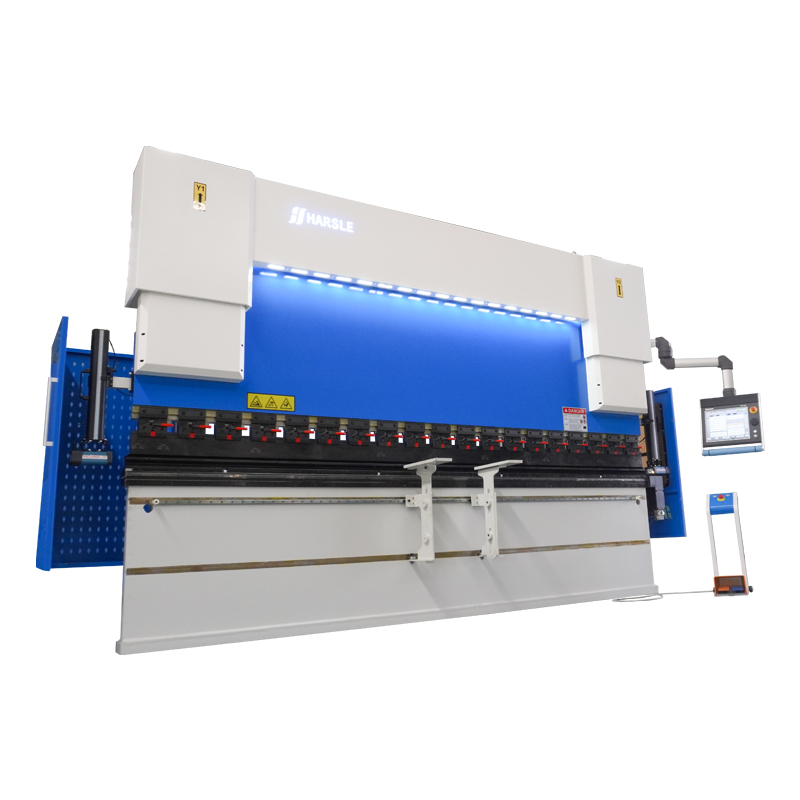

Une presse plieuse de 200 tonnes est une machine robuste utilisée dans les processus de travail des métaux et de fabrication.Il est utilisé pour plier et façonner des tôles ou des plaques de métal.La désignation « 200 tonnes » fait référence à la force que la machine peut exercer sur le matériau à plier.Dans ce cas, il peut appliquer jusqu’à 200 tonnes (ou 400 000 livres) de force pour plier le métal.Ces machines sont couramment utilisées dans des secteurs tels que la fabrication automobile, l'aérospatiale, la construction et les ateliers de fabrication de métaux.La capacité d’une presse plieuse de 200 tonnes la rend adaptée au pliage de matériaux épais ou à haute résistance.
Une presse plieuse « 8+1 axes » fait référence à un type de presse plieuse dotée de capacités de contrôle et de manipulation sophistiquées.Les nombres représentent les axes de mouvement que la machine peut contrôler.Dans ce cas, « 8 » fait généralement référence à l'axe de pliage principal, qui contrôle le mouvement du vérin (la partie qui applique une force pour plier le métal).Le '+1' indique des axes supplémentaires au-delà de l'axe de pliage principal.
Les axes supplémentaires pourraient inclure :
Axe de butée arrière : Cet axe contrôle le mouvement de la butée arrière, qui soutient le matériau à plier et aide à le positionner avec précision pour le pliage.

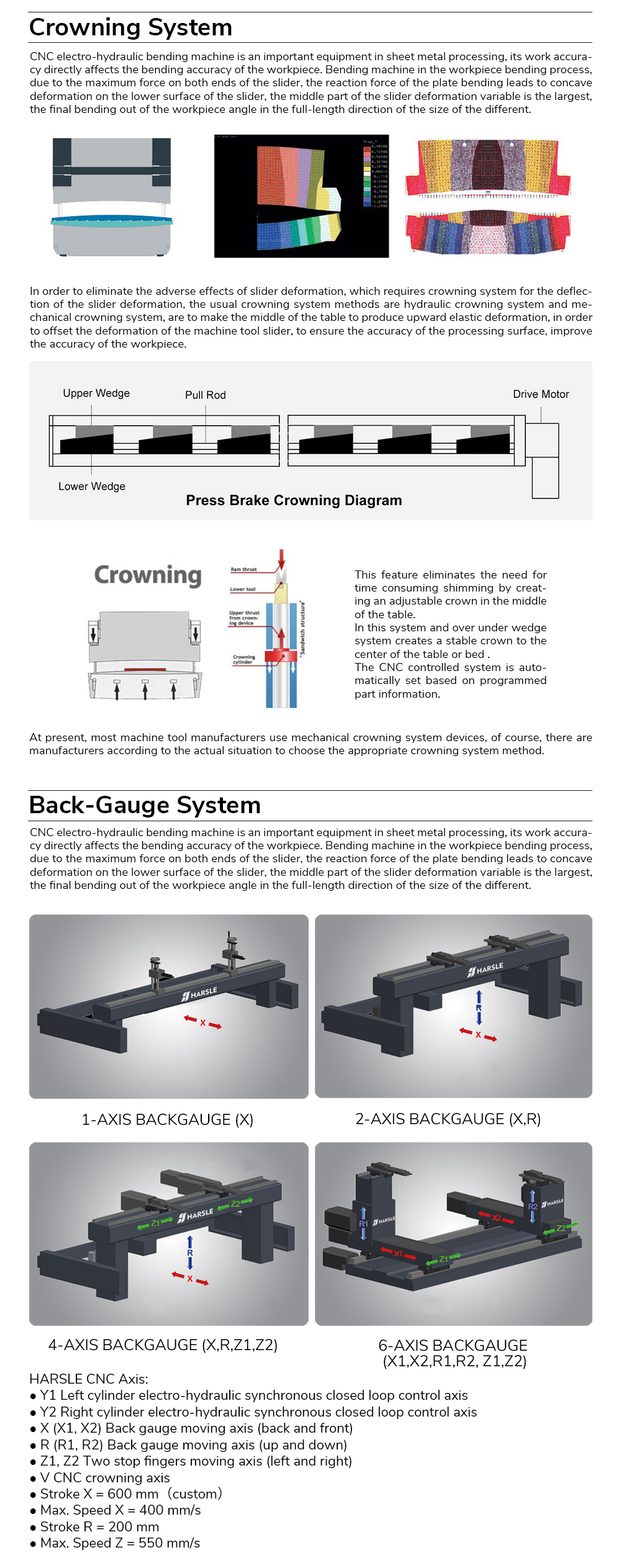

Axe de bombage : certaines presses plieuses sont dotées d'un système de bombage qui ajuste le lit ou la matrice inférieure pour compenser la déflexion, garantissant ainsi une flexion uniforme sur toute la longueur du matériau.
Axe de mesure d'angle : cet axe peut mesurer l'angle de pliage en temps réel, garantissant ainsi la précision et l'exactitude du processus de pliage.
Axe de butée de profondeur : cet axe contrôle la profondeur à laquelle le vérin descend, permettant un contrôle précis de l'angle de pliage et de la profondeur de pliage.
Axe de compensation : cet axe compense les variations du matériau, le retour élastique et d'autres facteurs pouvant affecter la précision du pliage.
Axe d'outillage : certaines presses plieuses disposent d'axes supplémentaires pour manipuler des outils ou des accessoires spécialisés pour des opérations de pliage spécifiques.
Le fait de disposer de plusieurs axes de contrôle permet une plus grande flexibilité, précision et automatisation du processus de pliage, rendant la machine capable de gérer des tâches de pliage complexes avec une grande précision et efficacité.
Non. | Article | Unité | 200T4000 | |
1 | Force de flexion | kN | 2000 | |
2 | Longueur de pliage | mm | 4000 | |
3 | Distance des colonnes | mm | 3200 | |
4 | Profondeur de la gorge | mm | 400 | |
5 | Coup de bélier | mm | 200 | |
6 | Lumière du jour | mm | 480 | |
7 | Largeur du tableau | mm | 100 | |
8 | Cuve à mazout | L | 280 | |
9 | Support avant | pièces | 2 | |
10 | Moteur servo principal | KW | 16.7 | |
11 | Déplacement de la pompe | mm/j | 32 | |
12 | Pression hydraulique | MPa | 28 | |
13 | Dimension | Longueur | mm | 4400 |
14 | Largeur | mm | 1850 | |
15 | Hauteur | mm | 2780 | |
16 | Vitesse | Vitesse rapide | mm/sec | 180 |
17 | Vitesse de travail | mm/sec | 0-15 | |
18 | Vitesse de retour | mm/sec | 140 | |
19 | Butée arrière | Déplacement sur l'axe X | mm | 550 |
20 | Déplacement sur l'axe R | mm | 160 | |
21 | Précision de positionnement | mm | 0.05 | |
22 | Arrêter le doigt | pièces | 4 |
