Conduit des équipements de production automatique

Les types de lignes de production de conduits sur le marché comprennent I conduit ligne de production, II ligne de production de conduits, III ligne de production de canal, IV ligne de production de conduit, la ligne de production de conduit de V et ainsi de suite.

1.J'ai ligne de production de conduit

La ligne de production de la gaine d'une ligne est la ligne de production le plus simple pendant le processus de production de conduits d'air. Il est la combinaison de l'équipement idéal pour la production de conduits d'air et vide. La ligne de production est aussi appelée: déroulage coupe de mise à niveauligne, qui se compose de barres de chargement, machine à bourrelet de niveau et la machine de cisaillement mécanique vitesse de cisaillement nivellement .Procédé et la précision sont entièrement contrôlés par ordinateur. La ligne de production vitesse de travail maximale peut atteindre 30 m / min,précision d'erreur de longueur est de ± 0,5 mm, la précision d'erreur diagonale est de ± 1,8 mm, L'équipement de chargement peut être configuré en fonction des besoins professionnels des clients. La ligne de production de conduits d'air économique peut être fini se dérouler et blanc siajouter de l'équipement correspondant. La capacité de traitement de feuilles est de 2,5 mm en acier ordinaire et tôle d'acier inoxydable de 1,5 mm. La ligne de production économique de conduit d'air présente les caractéristiques de structure simple, un fonctionnement simple, intégréle contrôle micro-ordinateur, une efficacité élevée de travail et le prix raisonnable. Il est un choix économique pour la production de conduits d'air et vide.

Ligne de production de conduits 2.II

La ligne de production du conduit II ajoute les fonctions du crachoir de poinçonnage et de la fonction carrée sur la base de la ligne de production de conduits I, qui peuvent répondre à la suppression de la feuille de la gaine, et peut également répondre à la bride de la carte commune de TDF travail de découpage, et laMachine à bride de bord commun .Il peut également fonctionner avec une machine à bride, machine de formage de verrouillage, la machine de pliage et un coin correspondant, puis produire conduit d'air de haute qualité.

Ligne de production de conduits 3.III

La ligne de production de conduits III est une version améliorée par rapport à la deuxième ligne. La ligne de production constituée d'étagère vide, nivellement machine à nervurer, une machine de cisaillement, presse plieuse et la machine de découpage pour crachoir de poinçonnage et un carréMachine de cisaillement hydraulique et une machine de sertissage hydraulique. Système de contrôle de boucle ordinateur entièrement fermée a une grande précision de la production et de la stabilité opérationnelle. La vitesse maximale de travail est de 10 m / min, l'erreur de longueur est de ± 0,5 mm, en diagonaleerreur est de ± 0,8 mm. Le système est capable de produire une capacité de 1000M2 conduit carré de la production de classe unique.

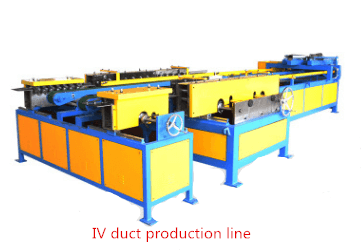

4. IV ligne de production de conduit

La ligne de production de conduits IV est une structure linéaire, qui se compose d'un plateau de chargement, nivellement machine à bourrelet, crachoir de poinçonnage hydraulique et le dispositif carré, Cisaille guillotine hydraulique, une machine de formage de coin de verrouillage commun de déplacement,Manipulateur positionner la plate-forme d'alimentation, une machine de bride double liaison. Machine de bride de plaque commune (ou en option Machine à bride de fer mono-angle) et un système de commande par ordinateur entièrement automatique. Le système hydraulique est utilisé pour lacrachoir coups de poing et carré, ainsi que la machine de cisaillement. IV ligne de production de conduit avec un taux élevé d'exécution-prix et son faible encombrement. Si le travail avec les brides et les brides de fer d'angle, la vitesse d'alimentation maximale peut atteindre 16m / s,erreur de longueur ± 0,5 mm, le système de commande par ordinateur de mécanisme de rétroaction en boucle ferméeest adoptée pour assurer la précision de la stabilité et de traitement de la ligne de production.

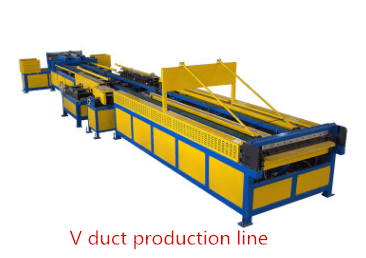

5.V ligne de production de conduit

La ligne de production de conduit de V se forme la ligne de production pour une seule fois. La ligne de production est une structure linéaire, ce qui assure lisse et procédé de fabrication conduit d'air stable et à petite échelle, qui est commode pour les petits ateliers etsites de construction. Cette ligne de production est équipé d'un système de contrôle numérique assure la pleine ligne de production; En même temps, la ligne dispose d'équipements haut de gamme, stable et fiable ligne, et un faible taux d'échec, qui convient àà grande échelle, à long terme et la production à haut rendement de conduits d'air. Enfin, le système de commande d'asservissement d'alimentation avec un positionnement précis, permet de contrôler efficacement la précision et la cohérence de l'alimentation en feuilles, le refendage, la tonte, mordant,poinçonnage, pliage, mise en forme, de réduire la perte de feuilles et d'assurer canal de formation de taux de réussite.
