Manuel de fonctionnement de la machine de cisaillement hydraulique

Ceci est un manuel de fonctionnement complet pour le faisceau de swingcisaillement, qui est également une machine de cisaillement hydraulique très populaire. Vous pouvez consulter le manuel de fonctionnement des cisaillements de guillotine hydraulique dans un autre post.

Caractéristiques standard de la machine de cisaillement hydraulique

La machine de cisaillement hydraulique est fournie pour couper la plaque en acier métallique, et la capacité est basée sur la résistance à la plaque de 450 N / mm2. Veuillez corriger l'épaisseur de la plaque si vous coupez une autre plaque de matériau avec une résistance différente.

La structure soudée de la plaque en feuille est adoptée, un fonctionnement facile et des performances fiables. La coupe est entraînée par la pression hydraulique et le retour est par le cylindre d'azote gazeux, qui peut protéger la machine de la surcharge. Équipé d'un système d'affichage numérique ou d'un système de contrôle numérique comme demande Customer1S.

Écart de lame avec indicateur pour un réglage pratique et rapide. Le dispositif d'alignement avec l'éclairage, la course de coupe peut être ajusté pour améliorer l'efficacité de la coupe des plaques étroites. Les bras de support avant et la jauge arrière sont équipés. La jauge arrière est le transfert de mécanique, la position est affichée numériquement ou positionnée par le contrôleur NC à travers les encodeurs, avec micro-ajustement par roue à main. Les bras de soutien avant sont comptés en règle. La balle de support de matériau roulant est fournie sur la table de travail pour minimiser la queue de poisson avec une barre de feuille et réduire la résistance à la friction.

Clôture de sécurité installée, assurez-vous la sécurité des opérations.

Cadre de cisaillement hydraulique

Encadrement

Plaque soudée en acier, haute rigidité. Deux cylindres sont fixés sur le pôle vertical gauche et droit. Le vice-panneau installé sur la table de travail ajuste facilement la carte basse. Gardez l'écart entre la coïncidence en hausse et à faible coupe. Installez la balle d'alimentation sur la table de travail, l'opération pratique et rapide.

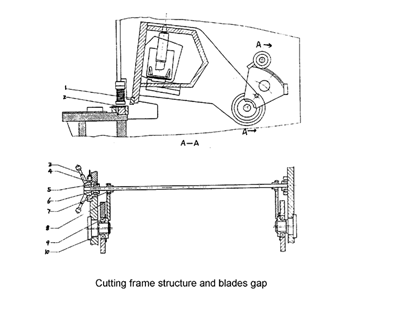

Cadre de coupe

La plaque soudée, la rigidité élevée est prise en charge à la prise excentrique (9), par cylindres gauche et droite et entraînement de cylindre de course, coupe de finition par répétition du pendule. (Voir Fig.1)

La surface verticale du support de coupe à la hausse est la courbe, maintenez l'écart entre la coïncidence en hausse et la coïncidence basse.

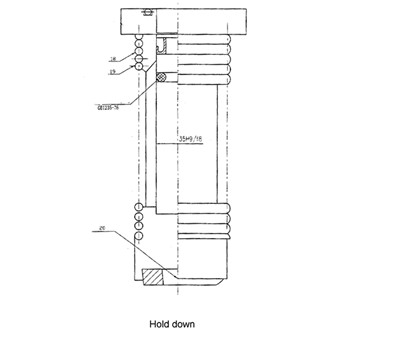

Dispositif de pression (maintenir)

Il est composé de certains cylindres d'alimentation de pression installés sur la carte de support devant le cadre de la machine. Débit d'huile dans le cylindre d'alimentation en pression, pression de la tête de pression vers le bas contre la force de traction du ressort STRSS (18), appuyez bien sur plaque. Découpe de finition, les cylindres sont réinitialisés par la force de traction du ressort de contrainte. La pression est plus grande plus épais que l'épaisseur de la plaque. (Voir Fig.3)

Jauge avant et jauge arrière

Gauge avant: Fixé sur la table de travail, affichage de soupape sur la règle, ajustez la barre mobile à la vanne de nécessité. Lorsque vous coupez la plaque en acier mince, coupez-la commodément sur la jauge avant.

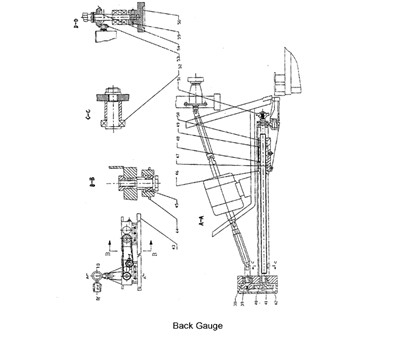

Gauge arrière (voir photo5) fixé sur la planche à coute vers le haut, le pendule de haut en bas en panneau de coupe. Ajustez la jauge arrière par un moteur de 0,55 kW, réduisez le matériel et conduisez par tige de commande. Freinez le bouton \"+ \" (ou \"_ \"), peut ajuster la jauge à l'avant ou au dos. Lorsque le réglage de la mécanique ne peut pas obtenir la soupape de nécessité, tournez la roue à main (50) pour exiger la vanne, le réglage de la jauge arrière est pratique et la fiabilité.

La gamme standard de jauge arrière est de 20 à 750 mm. Lorsque la longueur de la plaque de coupe est plus longue que la distance maximale de la jauge arrière, retirez la jauge arrière (43) au moindre endroit, soulevez la planche par la surface inclinée du cadre de support (47), puis peut couper n'importe quelle longueur de plaque . (Voir Fig.4)

Installation d'une machine de cisaillement hydraulique

Emballage / expédition de la machine à cisaillement hydraulique

Toutes les machines quittant l'usine sont remplies d'un bras carré et d'un panneau de pied attaché au gardien de la main. Les outils de travail et le manuel d'exploitation sont emballés dans une seule boîte.

Toutes les surfaces exposées de la machine sont recouvertes de garde de rouille, facilement amovibles par le kérosène ou le solvant.

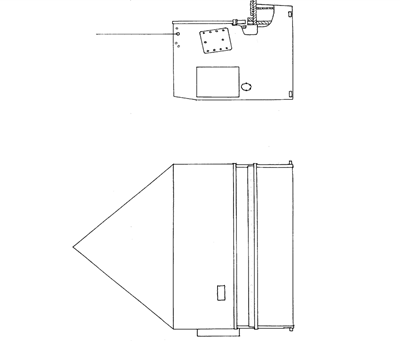

Soulever la machine de cisaillement hydraulique

Utilisez uniquement une corde métallique approuvée et sûre pour soulever cette machine à partir de deux points de levage qui se trouvent dans les deux cadres latéraux de la machine. (Voir.fig.5)

Fondation

Tous nos cisaillements sont conçus pour utiliser la fondation, les détails Veuillez vérifier le dessin de fondation ci-joint.

Installation

Cette machine à cisaillement hydraulique doit être correctement nivelée pour donner une bonne coupe. Le nivellement se fait en mettant une bonne jauge de mise à niveau sur la zone de maintien de la plaque. Préparez toujours cinq pièces de plaque de base (dimension 150 * 150 * 9 mm), sous la semelle de la machine pour empêcher la vis de nivellement de creuser dans le sol en béton.

À l'achèvement du nivellement, un mélange de coulis en ciment doit être emballé sous et autour des pieds pour maintenir une position nivelée correcte.

Installation électrique

Assurez-vous que l'alimentation locale convient à cette machine de cisaillement hydraulique avant toute alimentation électrique. Connectez le câble d'alimentation en bas à gauche du panneau électrique.

Une machine peut nécessiter un fil N (neutre).

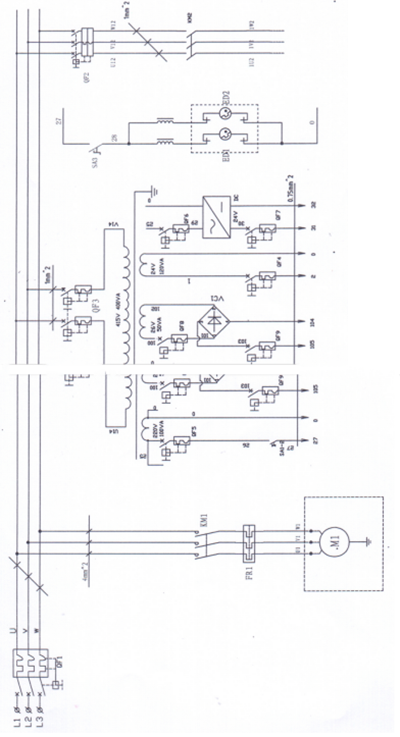

Diagramme électrique de la machine à cisaillement hydraulique

4.1 Les étapes suivantes doivent être prises en charge par le propriétaire et doivent être effectuées par du personnel spécialisé.

Vérifiez la plaque signalétique de la machine à cisaillement hydraulique et confirmez que le câblage de la machine

Correspond à la puissance disponible dans votre installation.

Si l'alimentation requise ne répond pas à l'exigence de la machine, veuillez contacter votre fournisseur électrique.

La puissance entrant dans la machine doit être fusionnée afin que la machine puisse être entièrement déconnectée pour la réparation.

Les dessins électriques vérifient les pièces jointes suivantes, le contrôleur différent a différents dessins.

4.2 Tout les boutons de fonctionnement fixés sur le panneau de contrôleur à l'avant, sauf le commutateur du pied SF. Le symbole de chaque fonction est affiché sur les boutons ci-dessus.

Les étapes de fonctionnement détaillées du système d'affichage digial suit:

Ouvrez la porte de la boîte électrique, fermez l'interrupteur d'alimentation QF1, QF2, la machine est allumée, fermez la boîte électrique. Appuyez sur le bouton de la touche SA1, activez le circuit de commande. L'indication d'un éclairage HL1 lumineux montre la puissance de la machine.

Le bouton-poussoir SB4 ou SB5 peut exécuter la jauge arrière vers l'avant ou revenir en arrière. La position de la jauge arrière affichée sur l'affichage mécanique malade, au maximum. Et min. Voyage de la jauge arrière, interrupteurs d'images installés (SQ3, SQ4), standard max. Le voyage est de 500m-700 mm; le voyage min est de 20 mm.

Le bouton d'éclairage poussé SB3, l'éclairage montre le démarrage du moteur de la pompe pour fonctionner, en même temps, vous pouvez entendre la voix de travail. Abitquez le bouton SA3, sélectionnez le mode de coupe. À, c'est le mode manuel. À, c'est le mode automatique.

Est la lumière d'éclairage, tournez SA4 en (1), commencez à compter, à (0) place, arrêtez de compter.
