Système spécial de changement de matrice rapide pour la machine à poinçon

Qu'il s'agisse d'une machine d'estampage ou d'une machine de forgeEfficacité de la presse. Au début, la majeure partie du remplacement de la matrice d'estampage est après une partie traitée, en utilisant des outils de levage manuels et généraux pour traîner la matrice hors de la zone de travail de la machine d'estampage, puis faire glisser leLa mort de la pièce suivante en. La longueur du temps de changement de moisissure varie considérablement avec la taille, le poids et la complexité du moule. Par conséquent, le système rapide de changement de matrice a été largement utilisé par diverscoup de poingfabricants dans le monde.

Le système spécial de changement de matrice rapide pour le punch est constitué d'une combinaison d'une pince, d'un caissier, d'un bras mobile, d'une combinaison de pompe pneumatique et d'une boîte de commande électronique. Il peut raccourcir considérablement leL'installation et le moment de la mise en place des moules de poinçonnage et réduisent considérablement les coûts de main-d'œuvre. La sécurité des opérations d'estampage est augmentée, l'environnement de travail est amélioré et l'objectif de production rapide et de marketing est réalisé.

1.Avant le fonctionnement

Avant d'utiliser la pince, veuillez confirmer l'épaisseur des plaques inférieures supérieures et inférieures du moule, et si elle se trouve dans la plage de fonctionnement sûre du produit (si trop épais ne peut pas serrer, si trop mince ne peut pas serrer le resserrer).

2. Pendant le fonctionnement

un. Avant de libérer la pince, vous devez placer le punch au point mort inférieur, à 6 heures (lorsqu'il y a un \"moule \" sur la table de la machine).

né Avant de serrer, veuillez vérifier si toutes les pinces sont en place.

c. Avant que la presse de punch ne commence l'opération, le commutateur de confirmation \"Die Change \" de la boîte d'opération doit être défini sur la position \"Cut \" (veuillez porter une attention particulière).

3. Lorsqu'il change de moisissure

un. Avant d'exploiter le punch, veuillez déplacer le Clamper (moule supérieur / inférieur) pour serrer le moule.

né Faites attention à savoir si la pression d'huile est suffisante et s'il y a une fuite d'huile.

c. Si la source de pression d'air est suffisante. (Plus de 5 kg / cm2)

Remarque: Si le système n'est pas utilisé pendant longtemps (plus de 2 heures), veuillez régler l'interrupteur de serrage de moule supérieur / inférieur à la position de la pince pour empêcher la combustion du solénoïde.

Il peut être divisé en les trois types suivants en fonction de l'espace d'utilisation et de l'applicabilité du punch

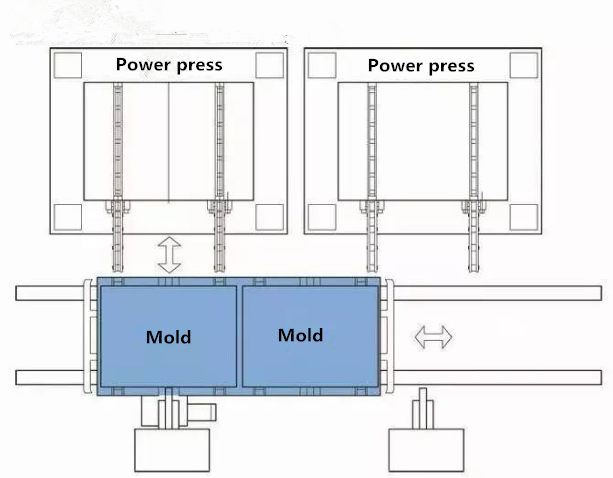

Punch de mouvement commun en ligne

La piste et le chariot mobiles sont utilisés pour le changement de matrice, qui peuvent être partagés par plusieurs machines et dispose d'une large plage d'applications.

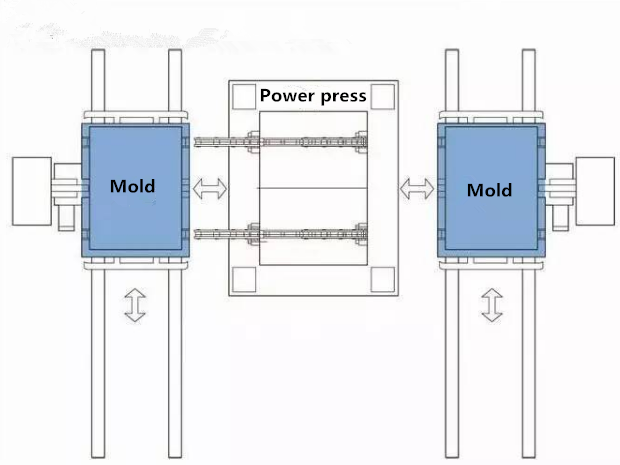

Mouvement bidirectionnel

Le double mode et les doubles rouages ​​sont effectués simultanément, et les moules peuvent être modifiés dans les plus brefs délais, ce qui permet d'économiser le temps de changement de moisissure

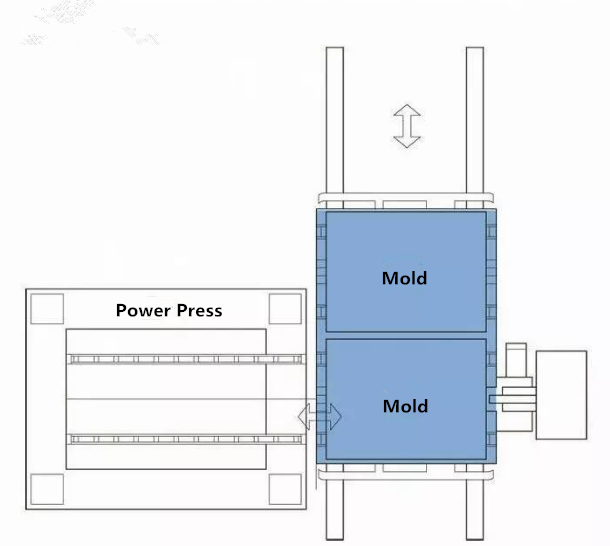

Type de mouvement à double moisissure à machine unique

Entrée latérale la matrice pour éviter les obstacles robotiques
