Connus également sous le nom de clapets anti-retour, les clapets anti-retour garantissent que le fluide s'écoule dans une seule direction.Il existe une variété de styles de clapets anti-retour qui effectuent un écoulement unidirectionnel, les billes, les pistons et les clapets étant les plus courants.Les clapets anti-retour sont des dispositifs sans frustration qui peuvent être utilisés sans modification, mais de nombreuses applications complexes nécessitent une personnalisation des clapets anti-retour.Travailler avec un fabricant de vannes expérimenté et disposé à collaborer est la clé d'une conception et d'une optimisation de la fabrication réussies.
Les considérations incluent les fluides, la pression, la température, les contraintes de coût et le contrôle requis pour une application unique.Doit-il être étanche ?Peut-on utiliser un joint étanche aux bulles ?Quel matériau fonctionnerait le mieux?Les joints toriques standard sont-ils suffisamment robustes ?Ce ne sont là que quelques-unes des considérations pour la sélection des clapets anti-retour.

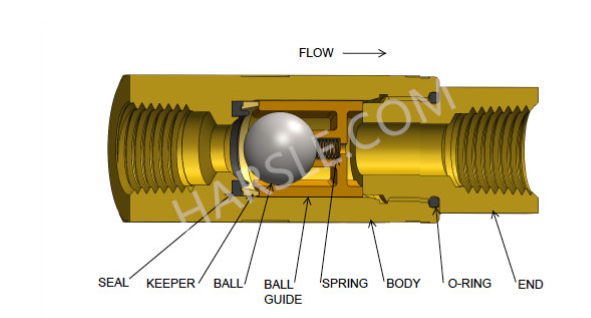

Les clapets anti-retour à bille sont courants, simples et abordables, ce qui en fait le cheval de bataille de la catégorie des clapets anti-retour.Un clapet anti-retour à bille comporte un mécanisme de fermeture en forme de bille pour bloquer l'écoulement.La balle est à ressort pour limiter le débit ;s'il est conçu sans ressort, il nécessite un flux inverse qui déplace la bille vers le siège vers un joint.Les surfaces intérieures des sièges principaux sont effilées de manière conique pour que la balle s'y adapte, formant un joint positif qui arrête l'écoulement inverse.
Les clapets anti-retour à bille sont souvent utilisés dans l'hydraulique et l'énergie hydraulique ;distribution de produits chimiques, de carburant et de boissons;robinets de distribution de minipompe liquide ou gel ;appareils de pulvérisation;poires en caoutchouc pour pomper de l'air;et une variété de pompes, y compris des pompes à air manuelles ou des seringues de distribution rechargeables.Disponible en métal et autres matériaux, c'est souvent un choix agréable pour les hautes pressions.
Une application présentée à Specialty Manufacturing impliquait un bain d'huile qui nécessitait des clapets anti-retour pour réguler la pression d'huile.Le client recherchait une vanne économique qui fonctionnait à des températures extrêmes, de -20° C à 200° C, ce qui signifiait que la plupart des joints toriques ne convenaient pas.La conception n'avait pas besoin de répondre à des spécifications de pression strictes ou d'être complètement étanche.Dans ce cas, la conception la plus économique était une bille, un ressort et un corps avec une bille en acier inoxydable et une tôle d'acier.

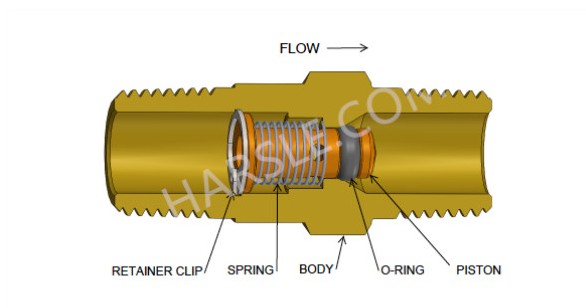

Un clapet anti-retour à piston est, en fait, un clapet anti-retour à levée, dans lequel le débit entre par le dessous du siège.Le clapet anti-retour à piston est utilisé dans les applications où une étanchéité fiable est primordiale et il est idéal pour les faibles débits.Les clapets anti-retour à piston sont également hautement personnalisables.
Lorsque le flux entre dans un clapet anti-retour à piston, le piston est soulevé par la pression du flux ascendant.Lorsque le débit s'arrête ou s'inverse, le piston est forcé sur le siège de soupape par refoulement et gravité.
Un client de Specialty Manufacturing avait besoin d'un clapet anti-retour pour un système de refroidissement automobile utilisé dans les véhicules d'urgence, dans le but de réduire l'énergie utilisée lorsque le véhicule tourne au ralenti.La solution comportait deux clapets anti-retour à piston intégrés au système, qui étaient optimaux car les clapets anti-retour à piston fournissent un débit suffisant, sont robustes et fonctionnent dans le système actuel du client.Cette conception intègre des joints toriques qui résistent à l'environnement à haute température et garantissent l'étanchéité de la vanne.Specialty Manufacturing a effectué de nombreuses itérations avant d'atterrir sur la solution qui répondait à toutes les exigences complexes.

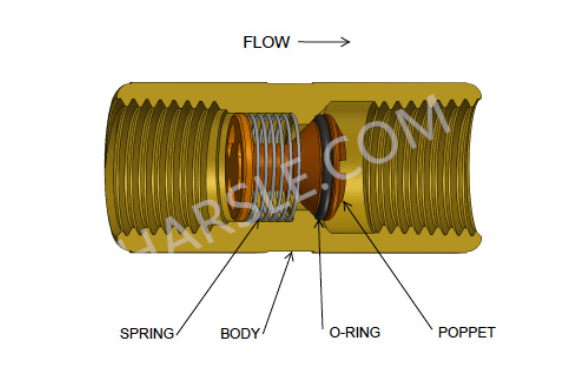

Lorsque les applications nécessitent des solutions à haut débit et économiques, des clapets anti-retour à clapet sont souvent utilisés.Cette vanne comporte un disque à l'extrémité d'une tige ou d'un manchon utilisé comme dispositif de contrôle du débit.
Une considération importante dans les clapets anti-retour est la pression d'ouverture, qui est la pression différentielle minimale en amont entre l'entrée et la sortie à laquelle la vanne fonctionnera.Le fluide entrant pousse contre le clapet et le ressort pour le déplacer, et les trous autour de la face du siège incliné permettent l'écoulement.Presque tous les clapets anti-retour incorporent un ressort, et la force du ressort peut être légère ou forte, ajoutant une résistance supplémentaire.
La solution a modifié une vanne de fabrication spécialisée existante en installant un joint torique qui se trouverait dans le clapet anti-retour et s'ouvrirait et se fermerait avec des pressions de fissuration spécifiques.La conception complexe a nécessité plusieurs itérations au cours d'une année, et la solution a fusionné les conceptions de différents clapets anti-retour pour répondre aux exigences spécifiques.Le résultat n'était pas un cas d'essais et d'erreurs, mais plutôt de travailler avec le fabricant à travers les exigences complexes jusqu'à ce que les spécifications et la conception soient exactes.
Il est presque impossible de dire avec certitude qu'un clapet anti-retour spécifique doit être utilisé pour un type d'application jusqu'à ce qu'il puisse être identifié et analysé.Ce qui est requis à la place, c'est une compréhension approfondie de la dynamique du contrôle de débit unidirectionnel à l'aide de clapets anti-retour, combinée à une volonté de personnaliser n'importe quelle vanne pour répondre aux exigences de l'application.
La fabrication spécialisée fournit les deux, en utilisant continuellement son talent d'ingénieur pour innover exactement la bonne conception, de sorte qu'elle fonctionne du premier coup et offre une durée de vie longue et sans problème.
