Calculer le tonnage de la presse plieuse pour n'importe quelle pièce

Chaque fois qu'une nouvelle pièce doit être pliée, il semble toujours y avoir une petite trace de doute : 'aurons-nous assez de tonnage pour la plier ?'

Le pliage de la tôle consiste à briser la structure moléculaire du métal. L'idée est de fournir au moins suffisamment de puissance pour obtenir une « déformation plastique ». Ce type de déformation, contrairement à la déformation élastique, est irréversible car la structure moléculaire a changé.

Notre calculateur de solution de pliage peut être d'une grande aide lorsque vous essayez de calculer le tonnage requis pour plier le métal afin d'obtenir une déformation plastique.

'Déformation plastique' vs 'Déformation élastique'

Alors que ED (Déformation Élastique) permet au matériau de reprendre sa forme originale, PD (Déformation Plastique) implique que certaines fibres de notre matériau ont changé de structure, donc le matériau ne reprendra pas complètement sa forme originale.

PD est fondamentalement ce que nous voulons tous réaliser lorsque nous nous plions sur des presses plieuses. À l’œil nu, il peut parfois être difficile de savoir si la DP est atteinte.

N'hésitez pas à nous contacter si vous avez des questions techniques sur le pliage du métal.

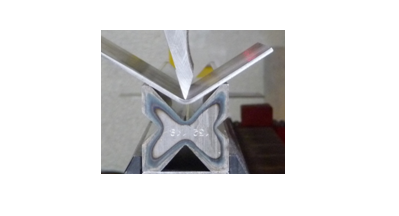

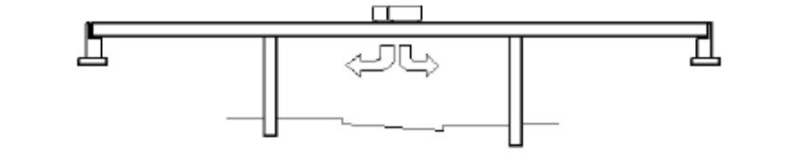

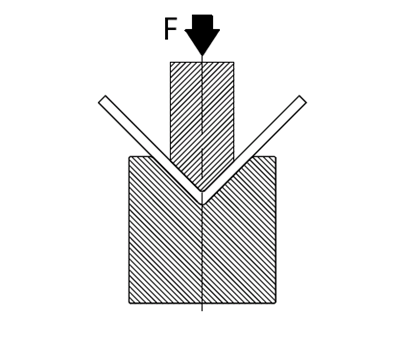

Imaginez que notre tôle est un pont qui traverse notre matrice. Nous devons savoir quelle charge ce pont peut supporter…

Contrairement à un pont, il faut alors dépasser la charge maximale ! C'est ce qui plie le métal.

Taux de tonnage requis pour votre presse plieuse

La première chose à garder à l’esprit lors du calcul du tonnage requis pour plier un certain matériau est que ce n’est pas la valeur totale qui compte, mais le taux de tonne. C’est-à-dire les tonnes/pied ou tonnes/mètre.

Le deuxième aspect le plus important à garder à l’esprit est que la longueur de la presse plieuse n’a pas d’importance pour nos calculs, ce qui compte c’est la longueur de la tôle que nous avons l’intention de plier.

Exemple simple :

Nous devons plier 1,5 mètre d'acier doux.

Nous utiliserons une ouverture en V de 50 mm (environ 2).

Nous appliquerons 85 tonnes… soit environ 56 tonnes/mètre.

Ce taux va en fait plier le matériau, mais réfléchissons aux points suivants :

Q) Que se passerait-il si nous changeions la longueur à 3 mètres ?

A) Si nous continuons à appliquer 85 tonnes, nous appliquerons environ 28 tonnes/mètre... afin que notre matériau ne se plie pas.

Q) Que se passerait-il si nous modifiions la longueur à 0,5 mètre ?

A) Si nous continuons à appliquer 85 tonnes, nous appliquerons environ 170 tonnes/mètre... ce qui endommagera probablement notre outillage et notre presse plieuse.

Mais comment déterminer le tarif tonne/mètre requis ?

Revenons à notre comparaison de ponts. Les mathématiques et l'ingénierie nous ont fourni une équation que nous pouvons utiliser pour trouver la charge (ou tonnage) maximale.

Lors de la conception d’un pont, l’intention est de connaître la charge maximale que le milieu du pont peut supporter.

Nous, en revanche, souhaitons dépasser cette charge maximale.

La formule

Calculer le presse plieuse Le tonnage nécessaire pour plier une pièce implique de prendre en compte plusieurs facteurs, notamment le type de matériau, l'épaisseur, la longueur de la pièce et le rayon de courbure.

À partir d’une formule simple que les ingénieurs utilisent pour calculer la charge maximale qu’un pont peut supporter, nous pouvons ajouter un facteur pour la limite que nous dépasserons intentionnellement.

Tonnes par mètre (t/m) = Épaisseur (en mm)⊃2; x 1,65 x UTS (en Kg/mm²) / V Ouverture (en mm)

Le nombre 1,65 est déterminé par le frottement d'un certain matériau (qui dans notre cas est le métal) pour déterminer le moment où le pont s'effondre.

Sans le facteur 1,65, cette même formule indiquerait la charge maximale exacte que notre pont en tôle peut supporter.
