Comment fonctionnent les cisailles mécaniques

1. Principe de transmission.

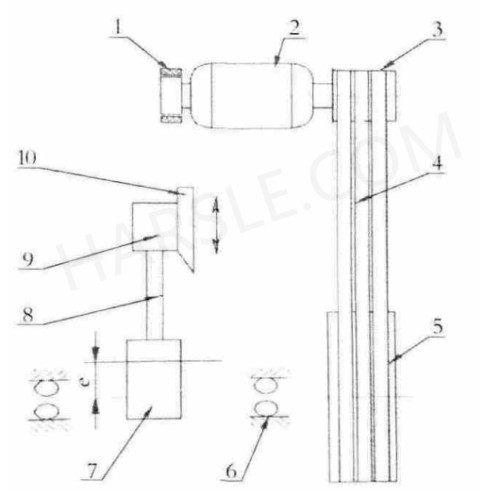

Le principe de transmission est représenté sur la figure 3. Après le démarrage du moteur d'entraînement 2, la roue excentrique 7 est entraînée en rotation par l'entraînement par courroie 3, 4, 5 et la courroie de roue excentrique.La liaison mobile 8 entraîne la poutre de lame 9 pour effectuer le mouvement de cisaillement supérieur et inférieur avec les ciseaux 10. L'excentrique 7 est monté sur l'arbre avec une clavette et soutenu par le boîtier de roulement 6. Une fois que les ciseaux ont terminé une course de coupe, sous la commande de l'interrupteur de marche, le moteur d'entraînement s'arrête, le frein 1 fonctionne et la poutre de coupe 9 est arrêtée avec les ciseaux 10 en position de travail supérieure.

2. Principe de fonctionnement.

Le principe de fonctionnement de la cisaille mécanique est illustré à la Fig. 4. La trajectoire des ciseaux est en fait la trajectoire de la bielle BC dans la tringlerie à quatre barres ABCD.Le placage est placé sur le couteau inférieur, en utilisant la cisaille entre les ciseaux et le couteau inférieur.Le sport a coupé le placage.La roue excentrique tourne et l'excentricité est le faisceau de liaison push-pull (ciseaux) à toi pour effectuer le mouvement de retour et de cisaillement.
