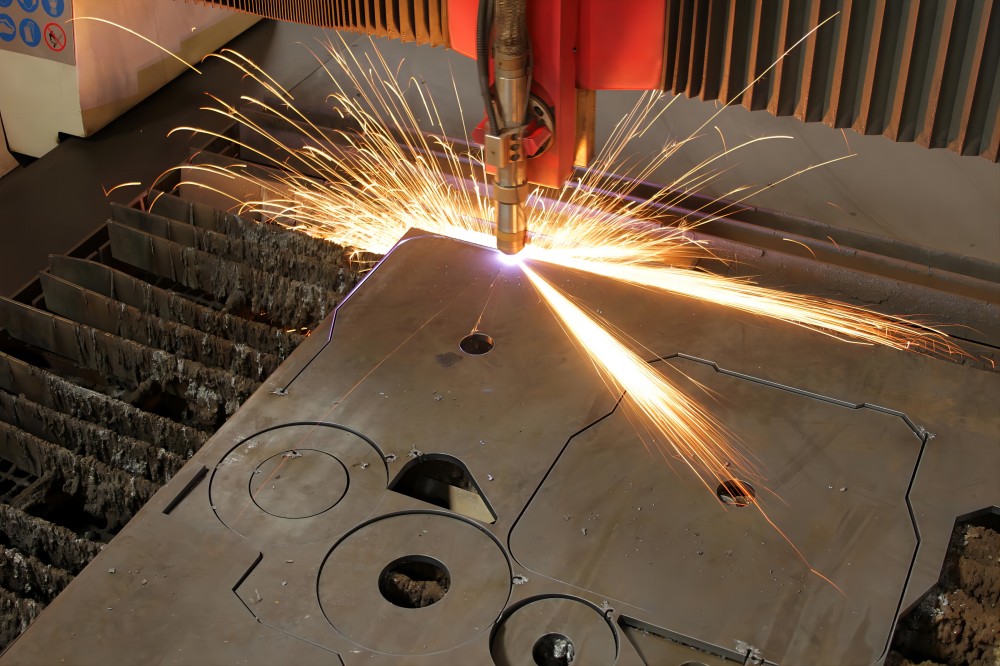

Découpe au laser a révolutionné l'industrie manufacturière avec sa précision, sa rapidité et sa polyvalence.Parmi la myriade de formes et de motifs que la découpe laser peut réaliser, la création de trous circulaires se distingue par son application généralisée dans divers domaines tels que l'automobile, l'aérospatiale, l'électronique et la construction.Cependant, pour obtenir des trous circulaires parfaits, il faut prêter attention à plusieurs facteurs clés.Voici comment garantir des résultats optimaux lors de la découpe au laser de trous circulaires.

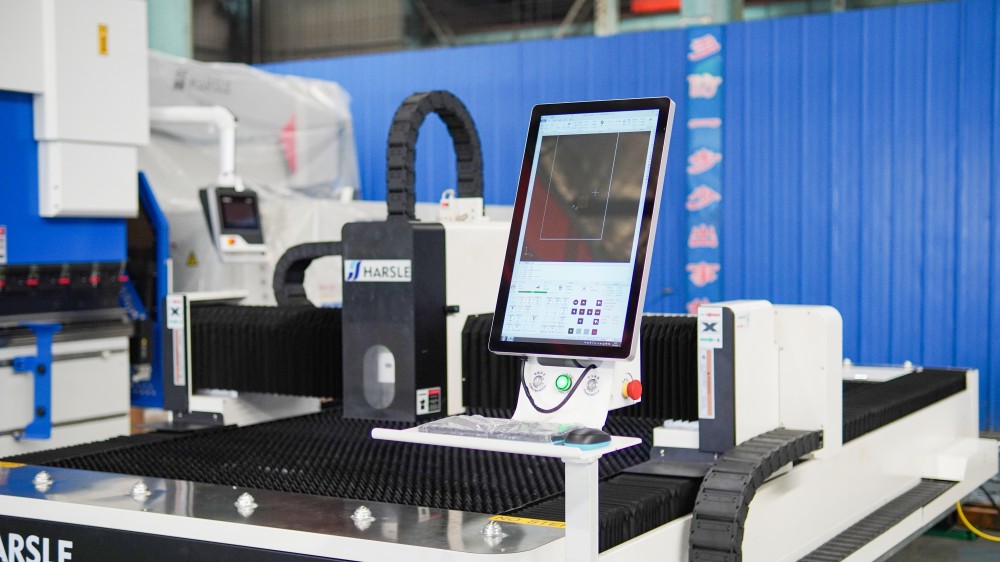

Sélection du approprié appareil laser est la première étape pour obtenir des coupes circulaires de haute qualité.Les machines équipées de lasers à fibre ou de lasers CO2 sont couramment utilisées pour couper respectivement des matériaux métalliques et non métalliques.Les lasers à fibre, en particulier, sont connus pour leur précision et leur efficacité dans la découpe du métal, ce qui les rend idéaux pour créer des trous circulaires parfaits dans des matériaux comme l'acier, l'aluminium et le laiton.
●Lasers CO2 : Idéal pour les matériaux non métalliques tels que le bois, l'acrylique, le plastique, le cuir et les tissus.Ils fonctionnent en excitant du dioxyde de carbone pour créer un faisceau laser à haute énergie.
●Lasers à fibre : idéal pour couper des métaux comme l'acier inoxydable, l'aluminium, le laiton et le cuivre.Ils utilisent des fibres optiques dopées avec des éléments de terres rares pour générer le faisceau laser.

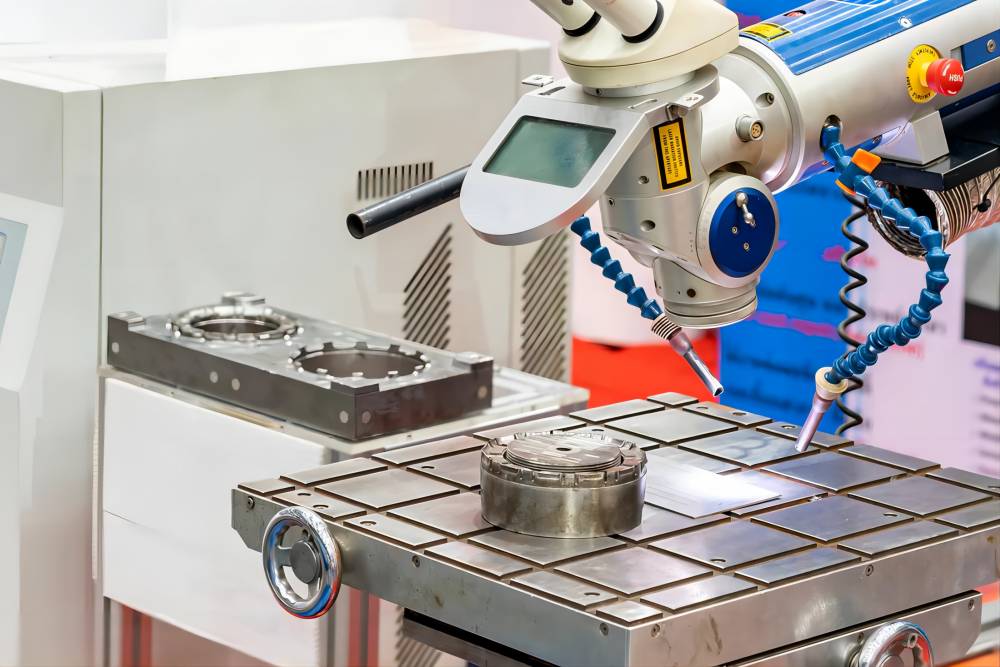

●NdLasers : utilisés pour des applications spécifiques nécessitant une puissance et une précision élevées, telles que la découpe de métaux ou de céramiques plus épais.

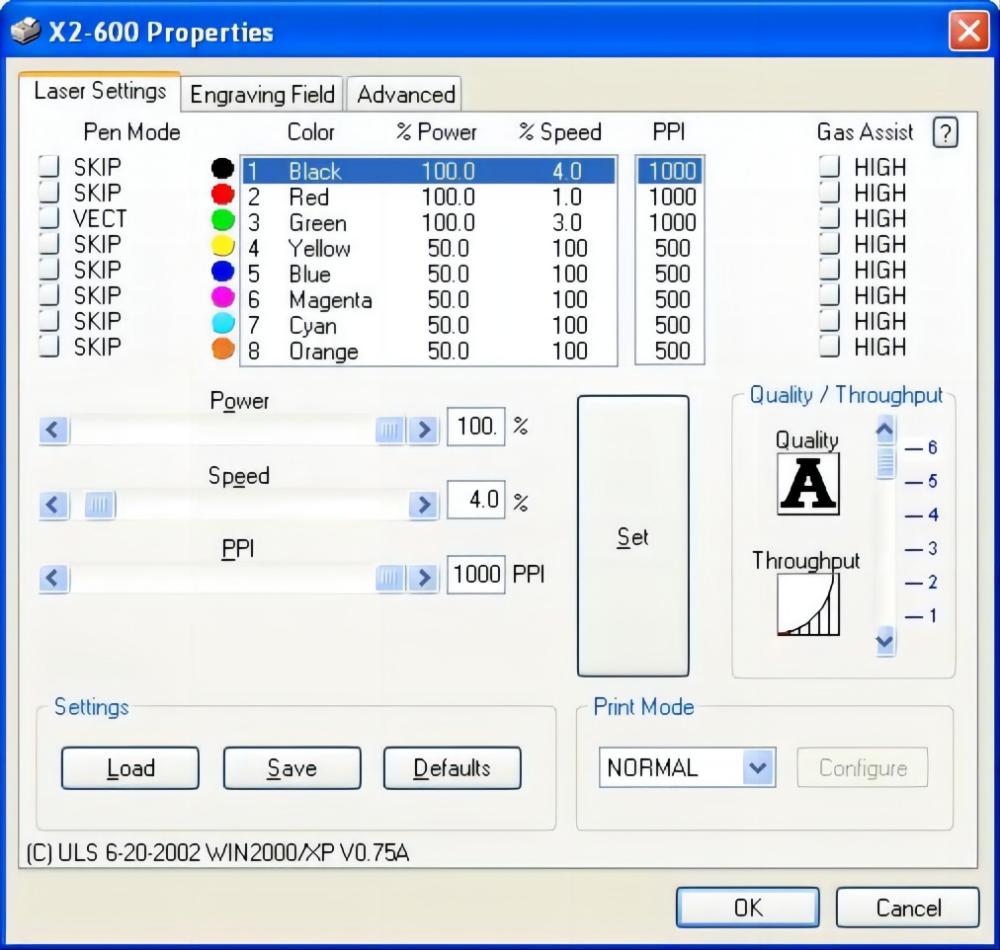

Un bon calibrage des paramètres de la découpeuse laser est crucial.Cela inclut le réglage de paramètres tels que la puissance, la vitesse, la mise au point et la fréquence :
①Puissance et vitesse : des niveaux de puissance plus élevés peuvent couper des matériaux plus épais mais peuvent provoquer davantage de zones affectées par la chaleur, conduisant à un bord plus rugueux.L’équilibre entre puissance et vitesse est essentiel pour minimiser la distorsion thermique et obtenir une coupe nette.
②Focus : une mise au point appropriée garantit que le faisceau laser est concentré sur la surface du matériau, maximisant ainsi l'efficacité et la précision de la coupe.
③Fréquence : le réglage de la fréquence d'impulsion peut aider à obtenir des bords plus lisses.Des fréquences plus élevées entraînent souvent des coupes plus fines mais peuvent nécessiter plus de puissance.
Différents matériaux réagissent différemment à la découpe laser.Les métaux, les plastiques et les composites possèdent tous des propriétés uniques qui affectent la façon dont ils sont coupés.S’assurer que le matériau est propre et exempt de contaminants peut également avoir un impact significatif sur la qualité de la coupe.La saleté, l'huile ou la rouille peuvent perturber le faisceau laser et entraîner une mauvaise qualité des bords.
Sélection des matériaux
Le choix du bon matériau est crucial pour des résultats de découpe laser optimaux.Différents matériaux réagissent différemment à la découpe laser, et il est essentiel de comprendre ces caractéristiques :
●Les métaux
Acier (carbone, inoxydable et alliage) : idéal pour la découpe laser en raison de son uniformité et de sa prévisibilité.L'acier inoxydable est particulièrement apprécié pour sa résistance à la corrosion et ses propriétés de haute résistance.
Aluminium : léger et polyvalent, mais nécessite une manipulation prudente en raison de sa réflectivité et de sa conductivité thermique élevées.
Cuivre et laiton : Connus pour leur excellente conductivité thermique et électrique, ces matériaux peuvent être plus difficiles à couper en raison de leur réflectivité.
●Non-métaux
Bois : Couramment utilisé dans les applications décoratives et structurelles.Différents types de bois (contreplaqué, MDF, bois dur) réagissent différemment à la découpe laser.
Acrylique : offre une excellente clarté et est facile à couper, ce qui le rend populaire dans les industries de la signalisation et de l'affichage.
Plastiques : Comprend des matériaux comme le polycarbonate, le polypropylène et le PVC.Chaque type de plastique comporte des considérations spécifiques concernant la fusion et la combustion.
Tissu : Les lasers sont utilisés dans l’industrie textile pour couper avec précision divers tissus, garantissant des bords nets sans effilochage.
Materielle préparation
Surface propre : assurez-vous que la surface du matériau est propre et exempte de contaminants susceptibles d'affecter l'efficacité du laser.
Matériau stable : fixez fermement le matériau pour éviter tout mouvement pendant le processus de coupe.Les mouvements peuvent entraîner des imprécisions et des coupes de mauvaise qualité.
Marquage et alignement : si la précision est essentielle, marquez le matériau et alignez-le correctement sur le lit de coupe pour garantir un placement et une coupe précis.
La conception du trou joue un rôle important dans la qualité de coupe.Voici quelques conseils de conception :
①Taille du trou : assurez-vous que le diamètre du trou est suffisamment grand pour que le faisceau laser se déplace en douceur.De très petits trous peuvent provoquer une surchauffe de la poutre et produire des bords de mauvaise qualité.
②Antrée et sortie : pour éviter les imperfections aux points de début et de fin de la coupe, il est bénéfique d'incorporer des entrées et des sorties dans le chemin de coupe.Il s'agit de petites extensions de la trajectoire de découpe qui permettent au laser de se stabiliser avant de commencer à découper le trou lui-même, ce qui donne des bords plus lisses et plus précis.
③Piercing : Pour les matériaux plus épais, utilisez une technique de perçage pour initier la coupe sans endommager le matériau environnant.
Les gaz d'assistance tels que l'oxygène, l'azote ou l'air sont souvent utilisés dans la découpe laser pour souffler le matériau fondu de la coupe, refroidir le matériau et empêcher l'oxydation :
①L'oxygène peut augmenter la vitesse de coupe pour les matériaux plus épais, mais peut provoquer une oxydation, ce qui peut nécessiter un post-traitement supplémentaire.
②L'azote est couramment utilisé pour l'acier inoxydable et l'aluminium pour éviter l'oxydation et obtenir une coupe plus nette.
③L'air peut être une alternative rentable mais peut ne pas offrir la même qualité que l'azote ou l'oxygène.
Avant de couper la pièce finale, effectuez des tests de coupe sur une chute du même matériau.Cela vous permet d'affiner vos paramètres et d'effectuer les ajustements nécessaires pour obtenir les résultats souhaités.Faites attention à la qualité de la coupe, à la douceur des bords et à la précision des trous lors de ces tests de coupe.
Pendant le processus de découpe, surveillez en permanence les résultats et effectuez des ajustements en temps réel si nécessaire.Gardez un œil sur la qualité de coupe, la largeur de saignée et tout signe de surchauffe.Apportez des modifications progressives aux paramètres tels que la vitesse, la puissance et la mise au point jusqu'à ce que vous obteniez des résultats optimaux.

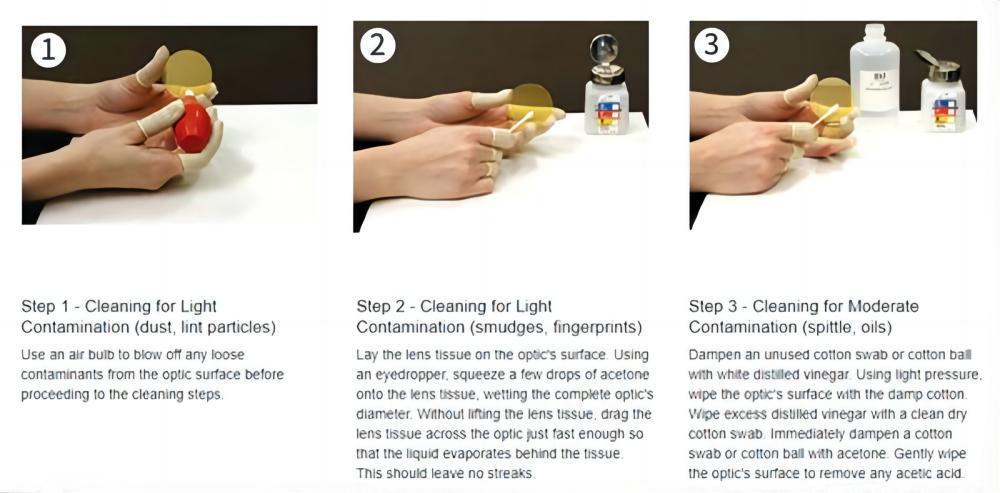

Un entretien régulier de la découpeuse laser garantit des performances constantes et prolonge la durée de vie de la machine.Le nettoyage des lentilles et des miroirs, la vérification de l'alignement et le calibrage périodique de la machine peuvent éviter des problèmes courants tels que la divergence du faisceau et une qualité de coupe incohérente.
L'utilisation d'un logiciel CAO/FAO avancé aide à concevoir des trous circulaires précis.Le logiciel peut simuler le processus de découpe et optimiser le chemin de découpe.S'assurer que la conception est compatible avec le matériau et les capacités de la découpeuse laser peut éviter des problèmes tels que des déformations ou des coupes incomplètes.
Malgré les meilleures pratiques, obtenir une coupe parfaite peut nécessiter quelques essais et erreurs, en particulier lorsqu'il s'agit de nouveaux matériaux ou de conceptions complexes.Tester différents paramètres et approches sur les déchets peut aider à affiner le processus sans gaspiller de précieuses ressources.
Problèmes courants et leurs causes
⑴Trous non ronds
Cause : Vitesse de coupe excessive ou imprécisions dans le mouvement de la machine.
Solution:
Réglage de la vitesse : réduisez la vitesse de coupe pour permettre au laser de suivre le chemin précis avec plus de précision.
Calibrage de la machine : calibrez régulièrement la machine pour vous assurer que tous les composants sont correctement alignés et fonctionnent comme prévu.
Paramètres du logiciel : utilisez un logiciel CAO/FAO avancé pour optimiser le chemin de coupe et minimiser les écarts.
⑵Bords rugueux
Cause : Paramètres de puissance laser incorrects, optiques sales ou mise au point incorrecte.
Solution:
Paramètres de puissance : ajustez la puissance du laser en fonction de l'épaisseur et du type du matériau.Trop de puissance peut provoquer une fusion excessive, tandis que trop peu peut entraîner des bords irréguliers.
Entretien de l'optique : nettoyez régulièrement les lentilles et les miroirs pour garantir un faisceau laser clair et focalisé.
Réglage de la mise au point : assurez-vous que le laser est correctement focalisé sur la surface du matériau pour obtenir des coupes nettes.
⑶Trous coniques
Cause : Le faisceau laser n'est pas perpendiculaire à la surface du matériau.
Solution:
Vérification de l'alignement : assurez-vous que la tête laser est parfaitement perpendiculaire au matériau.Un mauvais alignement peut entraîner une coupe oblique de la poutre, entraînant des trous coniques.
Calibrage régulier : calibrez régulièrement la machine laser pour maintenir l'alignement et la précision.
⑷Marques de brûlure et décoloration
Cause : accumulation excessive de chaleur ou réglages incorrects du gaz d'assistance.
Solution:
Optimisation du gaz d'assistance : utilisez de l'azote pour couper les métaux afin d'éviter l'oxydation et d'obtenir une coupe nette.Ajustez la pression du gaz pour souffler le matériau fondu et refroidir la coupe.
Gestion de la chaleur : ajustez la puissance et la vitesse du laser pour minimiser l'accumulation de chaleur et éviter les marques de brûlure.
⑸Diamètre du trou incohérent
Cause : Variations de puissance laser ou vibrations de la machine.
Solution:
Alimentation stable : assure une alimentation stable et constante au laser.
Réduction des vibrations : minimisez les vibrations de la machine en sécurisant correctement la machine et en entretenant toutes les pièces mobiles.
Vérifications régulières : effectuez un entretien régulier pour vous assurer que tous les composants sont en bon état de fonctionnement.
La découpe laser de trous circulaires avec précision et qualité nécessite un mélange d'équipement approprié, de réglages optimisés, d'une manipulation appropriée des matériaux et d'un entretien régulier.En prêtant attention à ces facteurs, les fabricants peuvent obtenir d’excellents résultats, améliorant ainsi l’efficacité et la qualité de leurs processus de production.À mesure que la technologie progresse, la découpe laser continuera d’évoluer, offrant encore plus de précision et de polyvalence pour les applications industrielles.
La maîtrise de ces techniques garantit que vos trous circulaires découpés au laser sont non seulement fonctionnels mais également esthétiques, répondant aux normes élevées requises sur le marché concurrentiel d'aujourd'hui.
