La précision de la butée arrière de votre presse plieuse est cruciale pour réaliser des pliages précis dans les projets de travail des métaux.Dans ce didacticiel, nous vous guiderons tout au long du processus d'ajustement de l'alignement des doigts d'arrêt pour garantir le fonctionnement impeccable de votre butée.
Assurez-vous que la presse plieuse est éteinte et déconnectée de la source d'alimentation pour éviter les accidents.
Mettez votre équipement de protection (EPI), notamment des lunettes de sécurité et des gants.
Localisez le mécanisme de butée arrière sur votre presse plieuse.Cela peut impliquer d'ouvrir un panneau ou d'y accéder par l'arrière de la machine.
Confirmation d'erreur de faisceau :

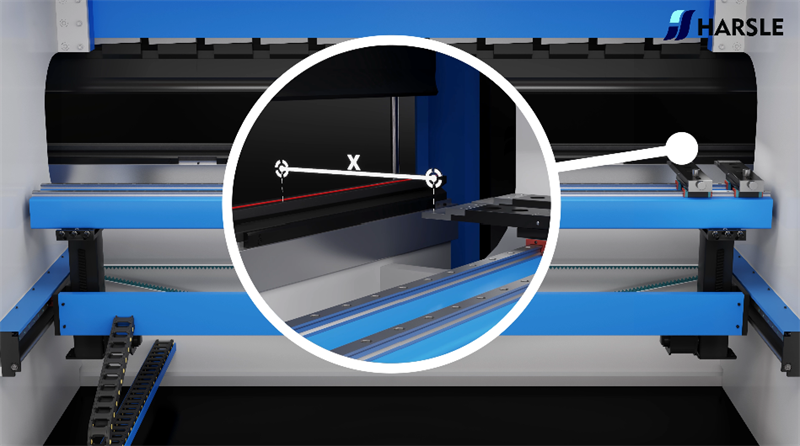

1. Déterminez la distance entre un doigt d'arrêt sur le côté droit et le moule inférieur avant et notez-la.

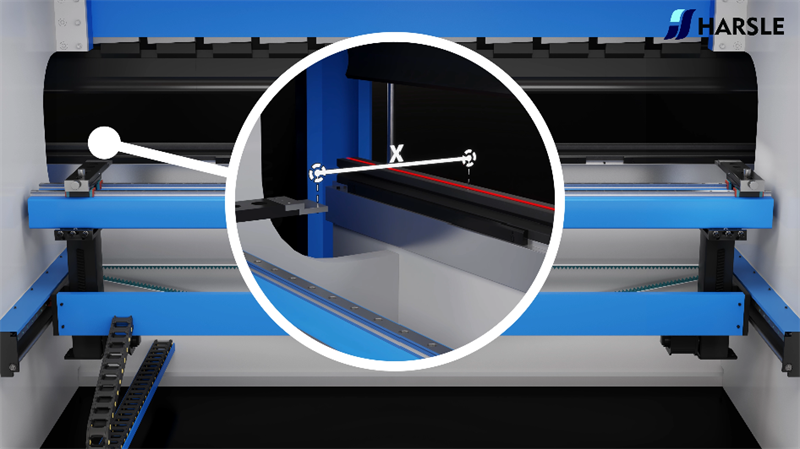

2. Déplacez ce doigt d'arrêt vers le côté le plus à gauche et mesurez la distance jusqu'au moule inférieur avant.
3. Si les deux distances sont différentes, cela signifie qu'il y a une erreur dans le faisceau.

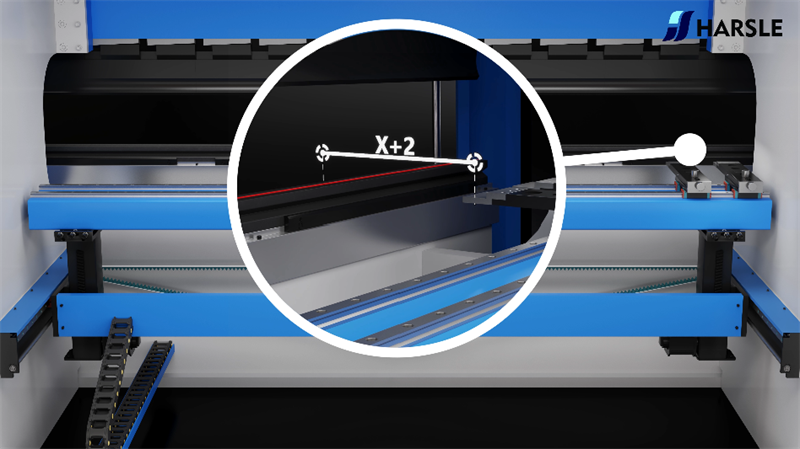

Comme le montre la vidéo, il y a une erreur de 2 mm dans les faisceaux, le faisceau droit ayant 2 mm de plus que le gauche.
Arrêter la confirmation d'erreur de doigt :
1. Mesurez la distance entre les différents doigts de blocage et le moule inférieur devant la position adjacente.
2. Si la distance est différente, cela signifie qu'il y a une erreur dans le doigt d'arrêt.
Comme le montre la vidéo, il y a une erreur de 2 mm dans les deux doigts d'arrêt à la même position, celui de droite ayant 2 mm de plus que le doigt d'arrêt gauche.
Alignement de la poutre :

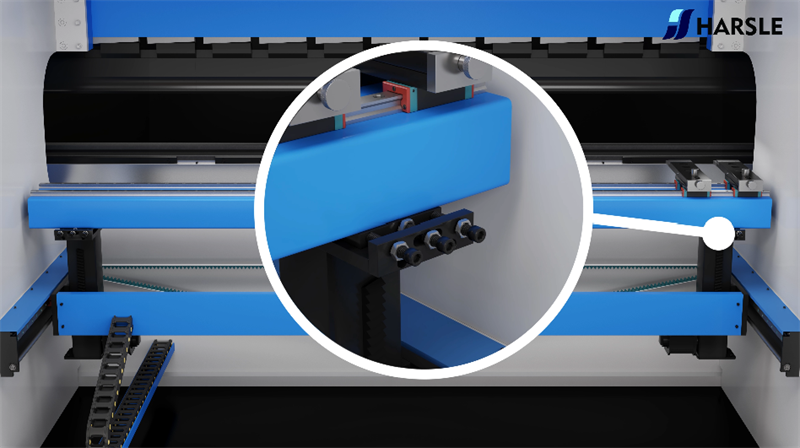

Desserrez d’abord tous les écrous, desserrez la vis centrale et serrez les deux vis à côté, la distance du faisceau augmente ;et si nous desserrons les deux vis latérales et resserrons la vis centrale, la distance du faisceau diminue.
Comme le montre la vidéo, il y a une erreur de 2 mm dans les mêmes doigts d'arrêt sur les deux côtés, nous desserrons donc les deux vis latérales, resserrons la vis centrale et réduisons la distance.
Alignement du doigt d'arrêt :

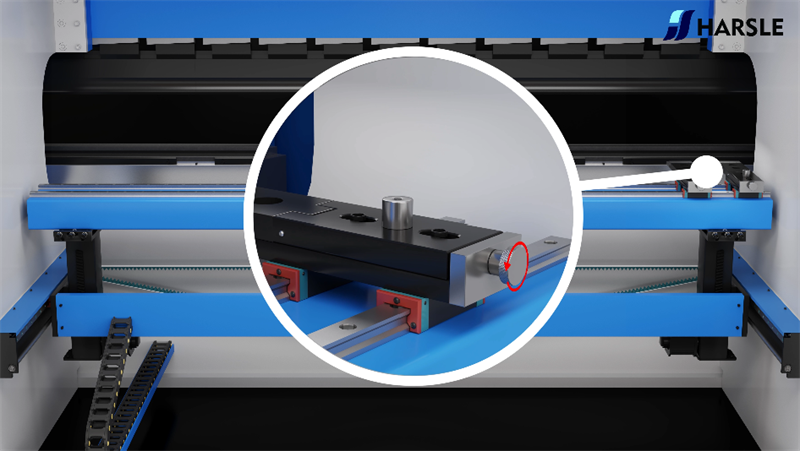

Après avoir desserré les deux vis de réglage sur le doigt de butée, ajustez les rouleaux en conséquence.La rotation dans le sens des aiguilles d'une montre consiste à augmenter la distance, la rotation dans le sens inverse des aiguilles d'une montre consiste à diminuer la distance.
Comme le montre la vidéo, il y a une erreur de 2 mm dans les deux doigts d'arrêt à la même position, celui de droite ayant 2 mm de plus que le doigt d'arrêt gauche.Vissez donc dans le sens inverse des aiguilles d’une montre pour diminuer et mesurez à nouveau pour confirmer.
Allumez la presse plieuse et engagez le mécanisme de butée arrière.
Placez une éprouvette de matériau contre les doigts d'arrêt et effectuez un test de pliage.
Mesurez l'angle de courbure obtenu avec un rapporteur ou une jauge d'angle.
Si des ajustements sont nécessaires, répétez les étapes 3 et 4 jusqu'à ce que l'alignement et l'angle de courbure souhaités soient obtenus.
Une fois satisfait de l'alignement, éteignez la presse plieuse et sécurisez tous les panneaux ou points d'accès qui ont été ouverts.
Effectuez une inspection finale de la zone de butée arrière pour vous assurer qu'il n'y a pas de composants desserrés ou d'obstructions.
Rangez les outils dans les emplacements désignés et nettoyez la zone de travail.
En suivant ces étapes, vous pouvez ajuster efficacement l'alignement du doigt d'arrêt pour la butée arrière de votre presse plieuse, garantissant ainsi des courbures précises et exactes dans vos projets de travail des métaux.N'oubliez pas de toujours donner la priorité à la sécurité et consultez le manuel de votre presse plieuse pour obtenir des instructions spécifiques liées à votre machine.
