Comment remplacer les bagues d'étanchéité de cylindre pour les presses plieuses CNC

Des connaissances et un équipement spécialisés sont nécessaires pour remplacer les bagues d'étanchéité des cylindres.Et cela est généralement fait par des professionnels qualifiés.Si vous n'êtes pas familier avec le processus, il est préférable de confier votre véhicule à un mécanicien ou à un concessionnaire de confiance pour que le travail soit effectué.Et HARSLE enregistre ce tutoriel détaillé et espère qu'il vous aidera à ce sujet.

Partie 1 Manchon de guidage

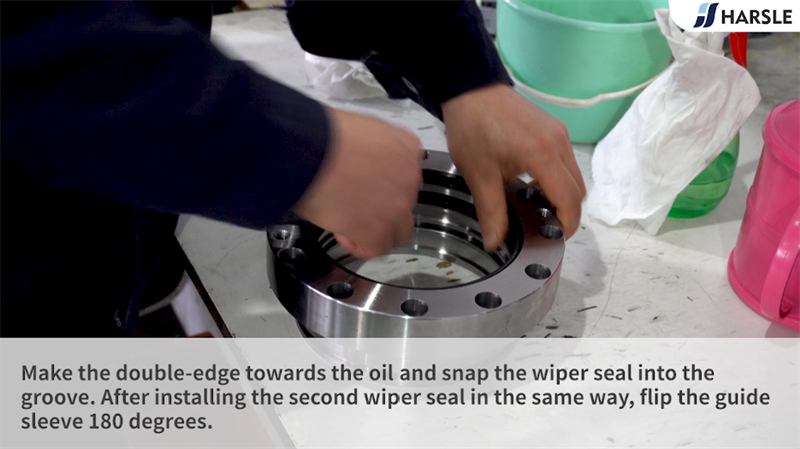

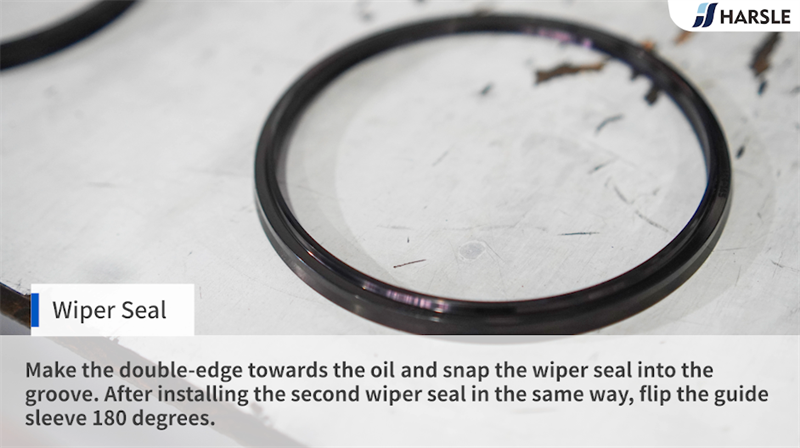

Joint d'essuie-glace.

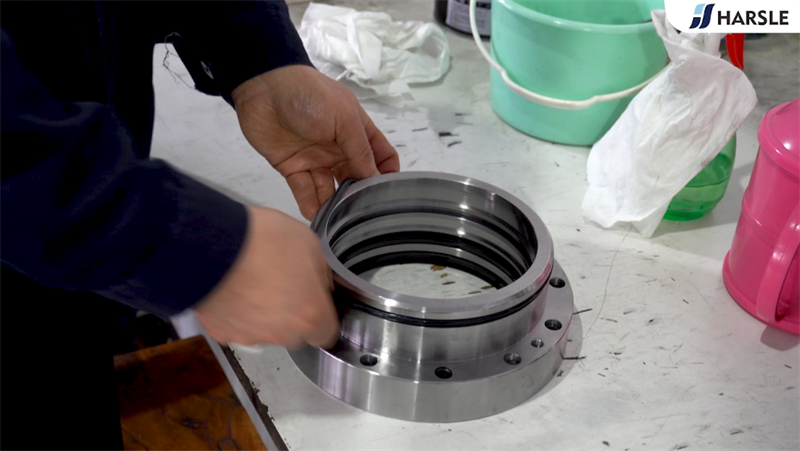

Faire le double tranchant vers l'huile et encliqueter le joint racleur dans la rainure.Après avoir installé le deuxième joint racleur de la même manière, retournez le manchon de guidage de 180 degrés.

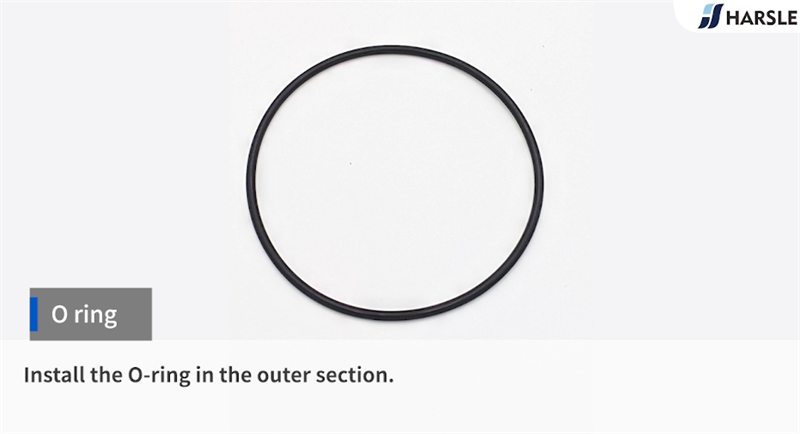

O anneau.

Installez le joint torique dans la section extérieure.

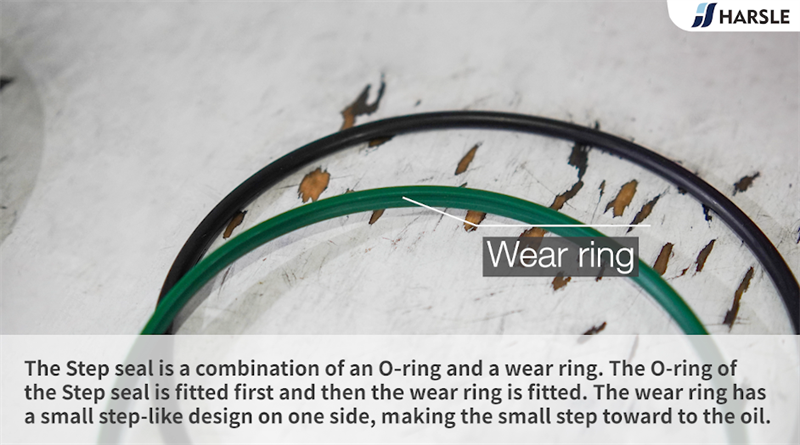

Joint d'étape.

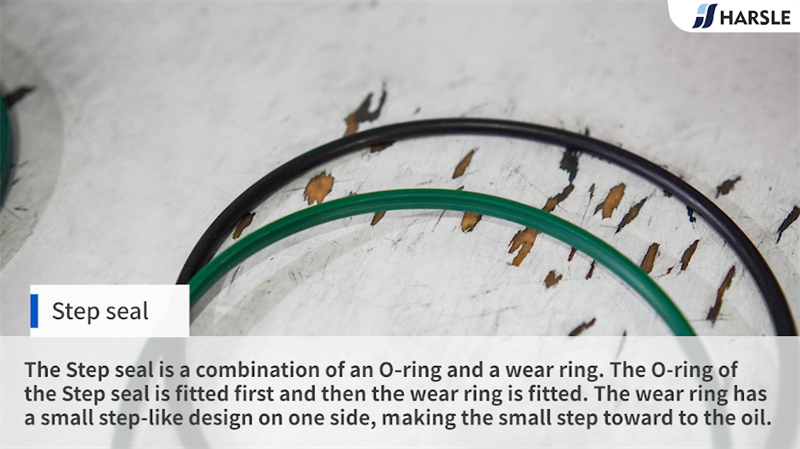

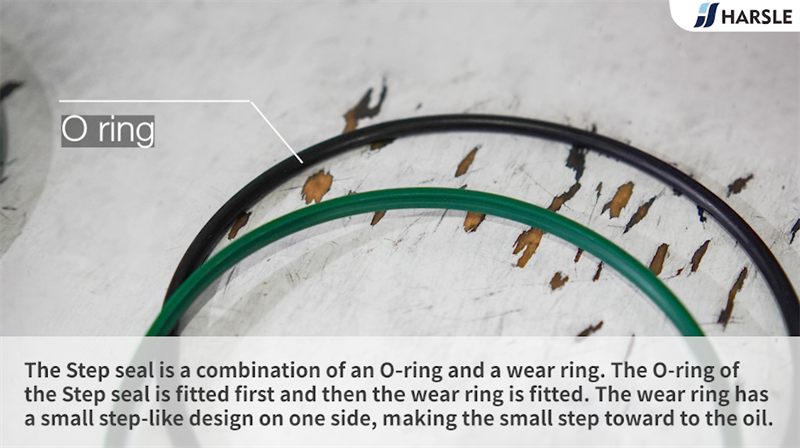

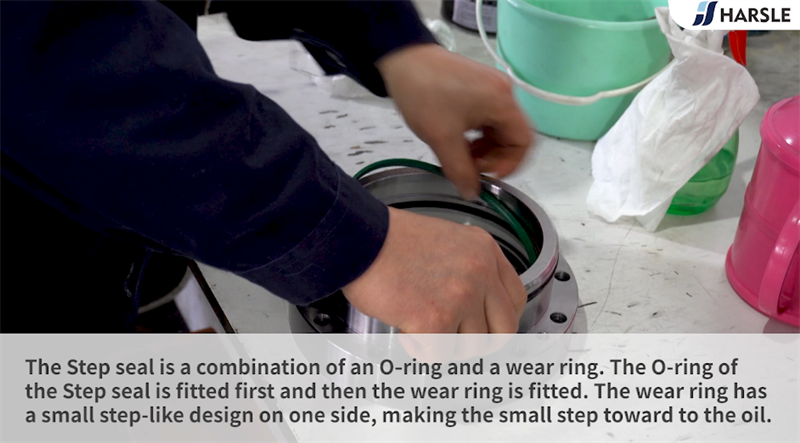

Le joint Step est une combinaison d'un joint torique et d'une bague d'usure.Le joint torique du joint Step est monté en premier, puis la bague d'usure est montée.La bague d'usure a une petite conception en forme de marche sur un côté, faisant le petit pas vers l'huile.

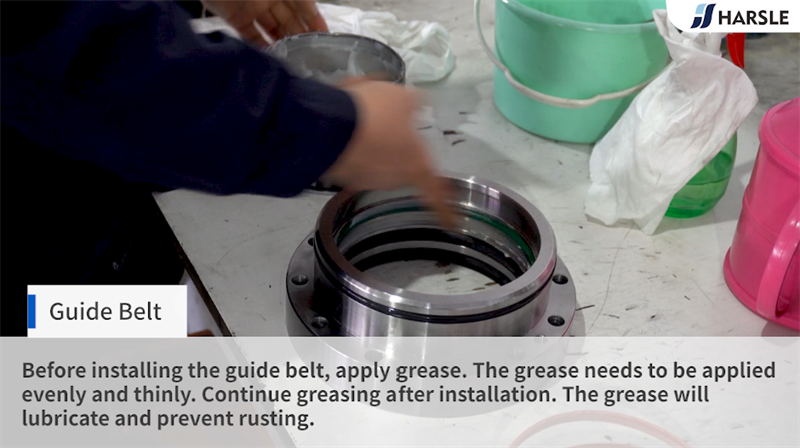

Ceinture de guidage.

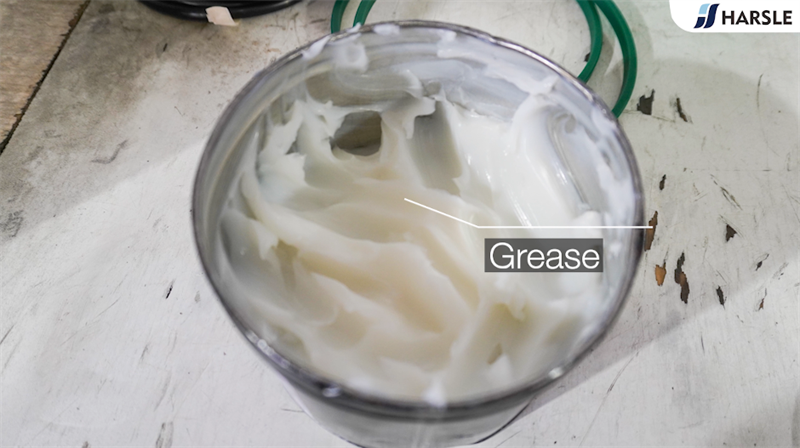

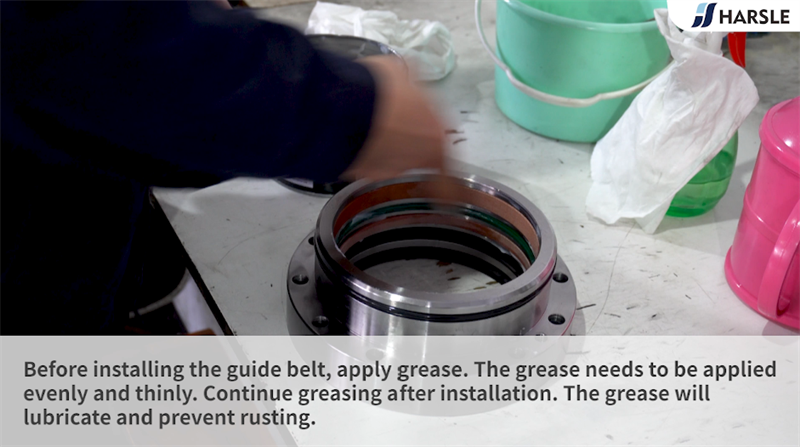

Avant d'installer la courroie de guidage, appliquez de la graisse.La graisse doit être appliquée uniformément et finement.Continuez à graisser après l'installation.La graisse lubrifiera et empêchera la rouille.

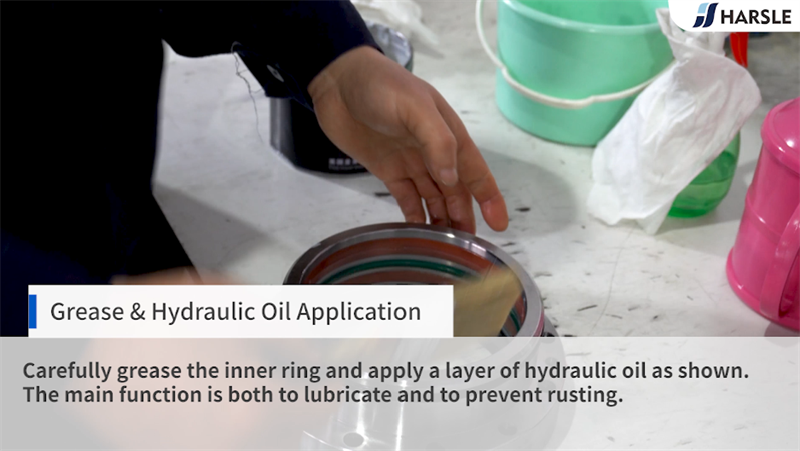

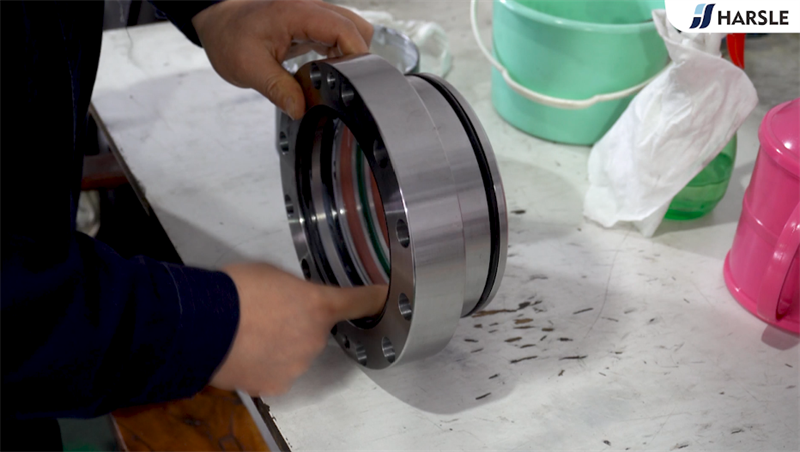

Application de graisse et d'huile hydraulique.

Graissez soigneusement la bague intérieure et appliquez une couche d'huile hydraulique comme indiqué.La fonction principale est à la fois de lubrifier et d'empêcher la rouille.

Partie 2 Piston

Anneau Glyde

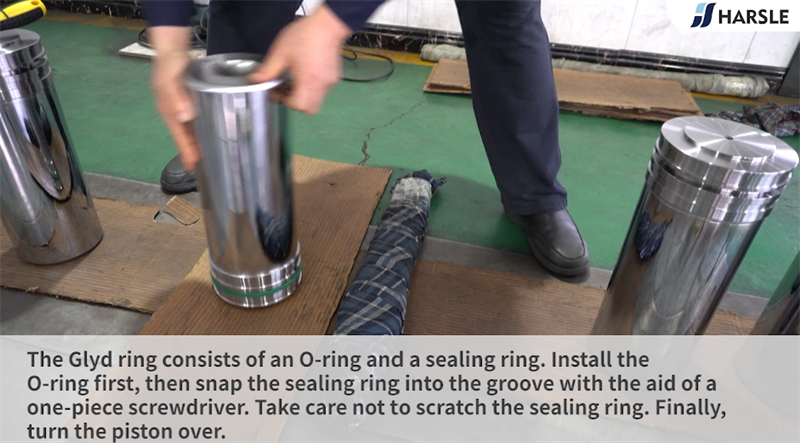

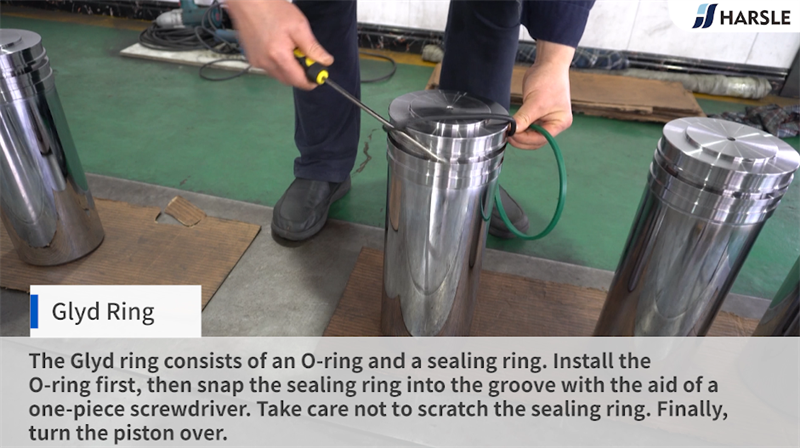

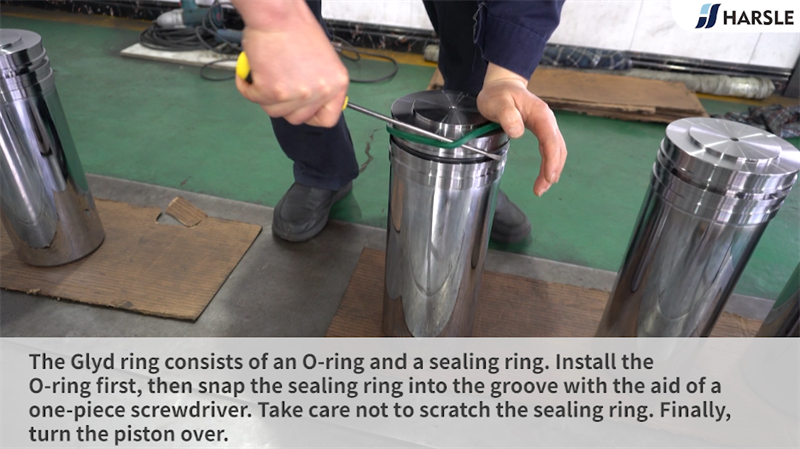

La bague Glyd se compose d'un joint torique et d'une bague d'étanchéité.Installez d'abord le joint torique, puis enclenchez la bague d'étanchéité dans la rainure à l'aide d'un tournevis monobloc.Veillez à ne pas rayer la bague d'étanchéité.Enfin, retournez le piston.

Partie 3 Combinaison

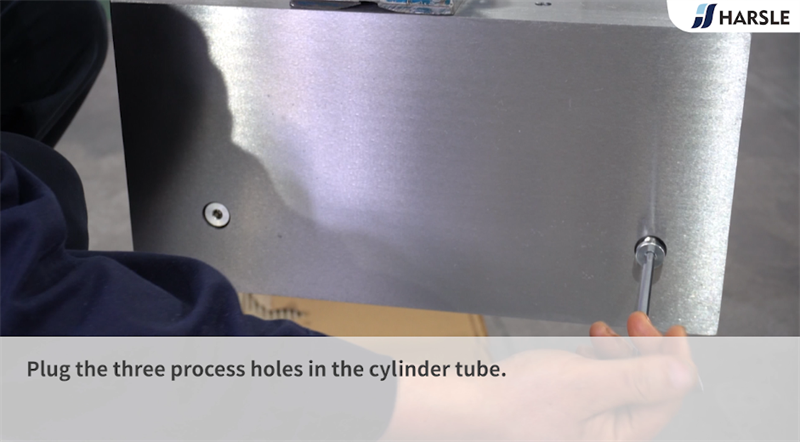

Bouchez les trois trous de traitement dans le tube du cylindre.

Avant l'installation, vaporisez de l'huile hydraulique pour lubrifier et prévenir la rouille.

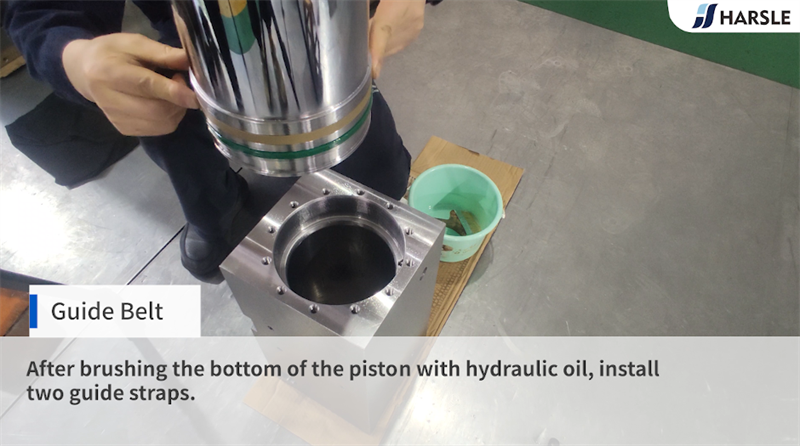

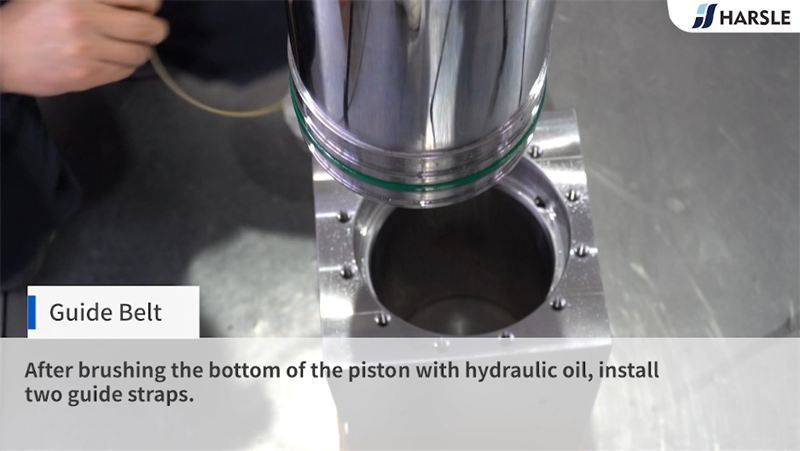

Ceinture de guidage.

Après avoir brossé le fond du piston avec de l'huile hydraulique, installez deux sangles de guidage.

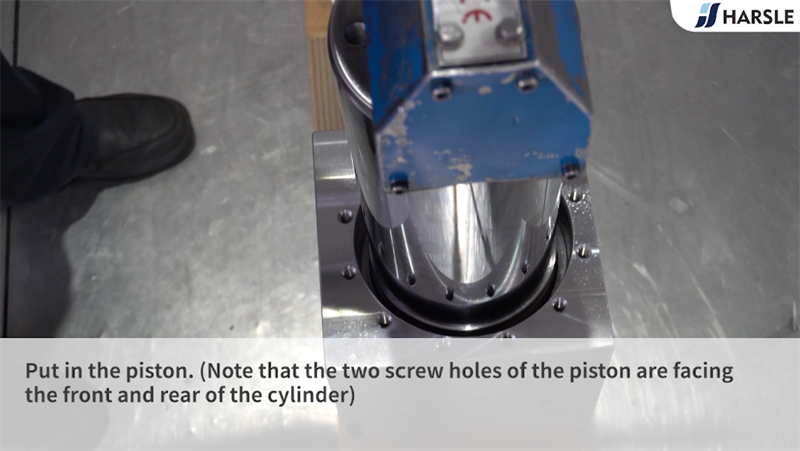

Mettre le piston.(Notez que les deux trous de vis du piston sont tournés vers l'avant et l'arrière du cylindre)

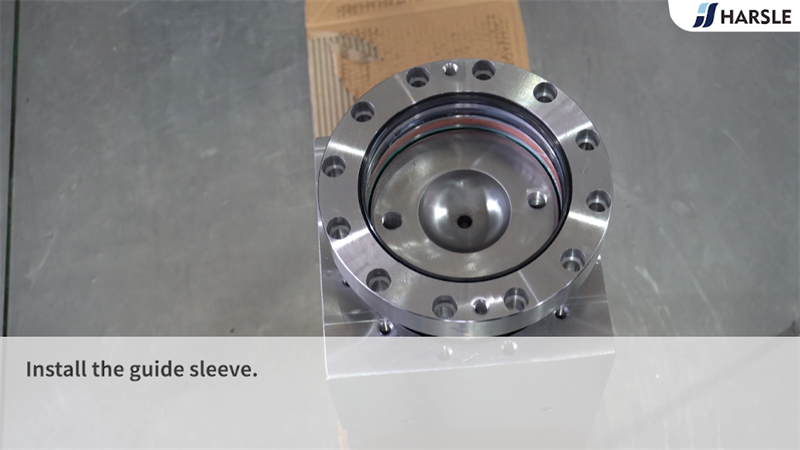

Installez le manchon de guidage.

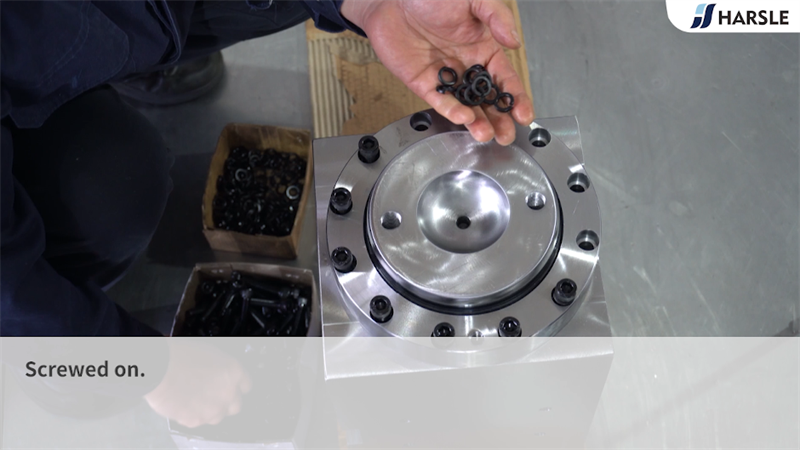

Vissé.

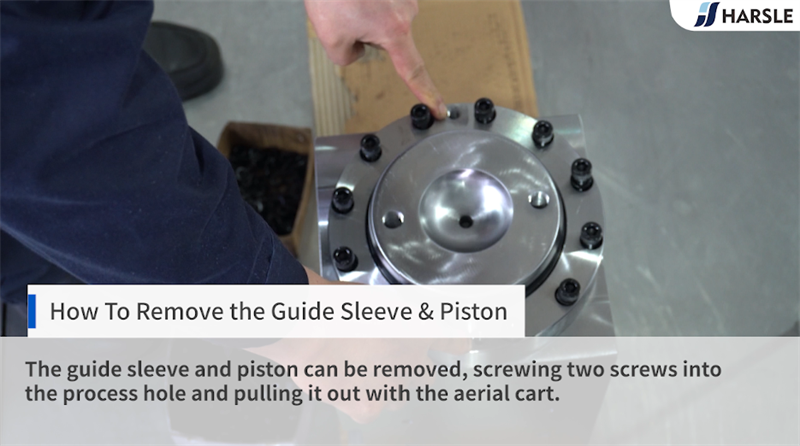

Comment retirer le manchon de guidage et le piston

Le manchon de guidage et le piston peuvent être retirés en vissant deux vis dans le trou de traitement et en le tirant avec le chariot aérien.

C'est tout pour notre tutoriel et un bon entretien des vérins à huile hydraulique est important pour assurer le fonctionnement efficace et avoir une longue durée de vie.Voici quelques conseils d'entretien généraux pour les vérins à huile hydraulique :

1. Vérifiez régulièrement le niveau d'huile : Le niveau d'huile dans le cylindre doit être vérifié régulièrement pour s'assurer qu'il est au bon niveau.Si le niveau d'huile est trop bas, cela peut endommager le cylindre.

2. Changer l'huile : L'huile hydraulique doit être changée régulièrement pour éviter toute contamination et prolonger la durée de vie du vérin.La fréquence des vidanges d'huile dépendra de l'application et des conditions de fonctionnement.

3. Vérifiez s'il y a des fuites : Vérifiez régulièrement s'il y a des fuites dans le cylindre.Si vous remarquez des fuites, il est important de les traiter immédiatement.Il s'agit d'éviter d'endommager le cylindre ou d'autres composants du système hydraulique.

4. Inspectez les joints : Inspectez régulièrement les joints du cylindre pour vous assurer qu'ils ne sont pas usés ou endommagés.Remplacez tous les joints usés ou endommagés pour éviter les fuites et assurer le bon fonctionnement du cylindre.

5. Gardez le cylindre propre : Garder le cylindre propre peut aider à prévenir la contamination et les dommages.Utilisez un chiffon ou un chiffon propre pour essuyer régulièrement le cylindre.

6. Utilisez la bonne huile : Utilisez la bonne huile hydraulique recommandée par le fabricant pour votre vérin et votre application spécifiques.L'utilisation d'une huile inappropriée peut endommager le cylindre et d'autres composants du système hydraulique.

En suivant ces conseils d'entretien généraux, vous pouvez vous assurer que vos cylindres d'huile hydraulique fonctionnent efficacement et ont une longue durée de vie.
