processus de pliage profond graphique

Ne pas utiliser le soudage autant que possible lors de la flexion.

Les problèmes actuels

▲ La hauteur de courbure est de 170 mm, car la machine de pliage a une course courte et l'ouverture est faible et ne peut pas être pliée avec la matrice supérieure norme.

▲ Il ne peut être divisé en deux parties, qui ne peuvent être pliés l'un par un, puis reliés par soudage.

▲ Après le soudage, il y aura des problèmes de déformation thermique causées par le soudeur, ce qui aura une incidence sur le processus d'assemblage après la déformation.

▲ Après le soudage, les étapes de traitement ultérieures prennent beaucoup de temps.

améliorer les méthodes

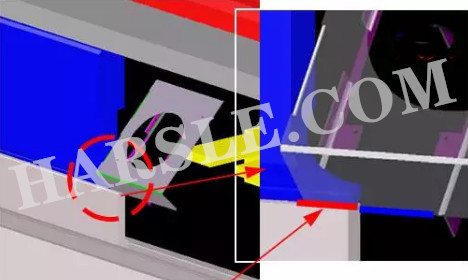

▲ flexion profonde à travers une filière supérieure type en forme d'oreille.

Obtenez des résultats

▲ Réduire le temps de préparation du processus de pliage en pliant le Dr.ABE_Bend logiciel de programmation.

▲ Les travaux de soudage après le pliage et le traitement ultérieur sont éliminés, et les heures de travail au total sont réduits.

▲ assurer une haute précision et une qualité stable du produit.

Recommandation: Lorsque la hauteur de flexion est trop élevée et à la flexion est impossible en profondeur, peut être utilisé en haut niveau en forme d'oreille moule pour le pliage en profondeur pour réduire l'opération de soudage et le processus ultérieur, et d'améliorer la qualité de traitement.
