Mesure de l'angle de pliage Lasercheck pour presse plieuse CNC

Système de mesure de l'angle de pliage.

● Capteurs innovants pour mesurer les angles de pliage sur les presses plieuses

● Produits high-tech 'Made in Germany'

● Très grande précision

● Fonctionne sans contact

● Intégration possible dans les presses plieuses existantes

● Aucune modification d'outils nécessaire

● Utilisation parallèle de 2 ou 4 capteurs

● Calcul du retour élastique en utilisant la détection de force avec des jauges de contrainte ou en détectant la fin de la variation d'angle

● Connexion à la commande Cybelec via l'interface série

● Connexion à Delem avec interface Ethernet et Modbus

● Solutions OEM intégrées pour ESA, Amada, Bystronic et autres

● Facile à utiliser

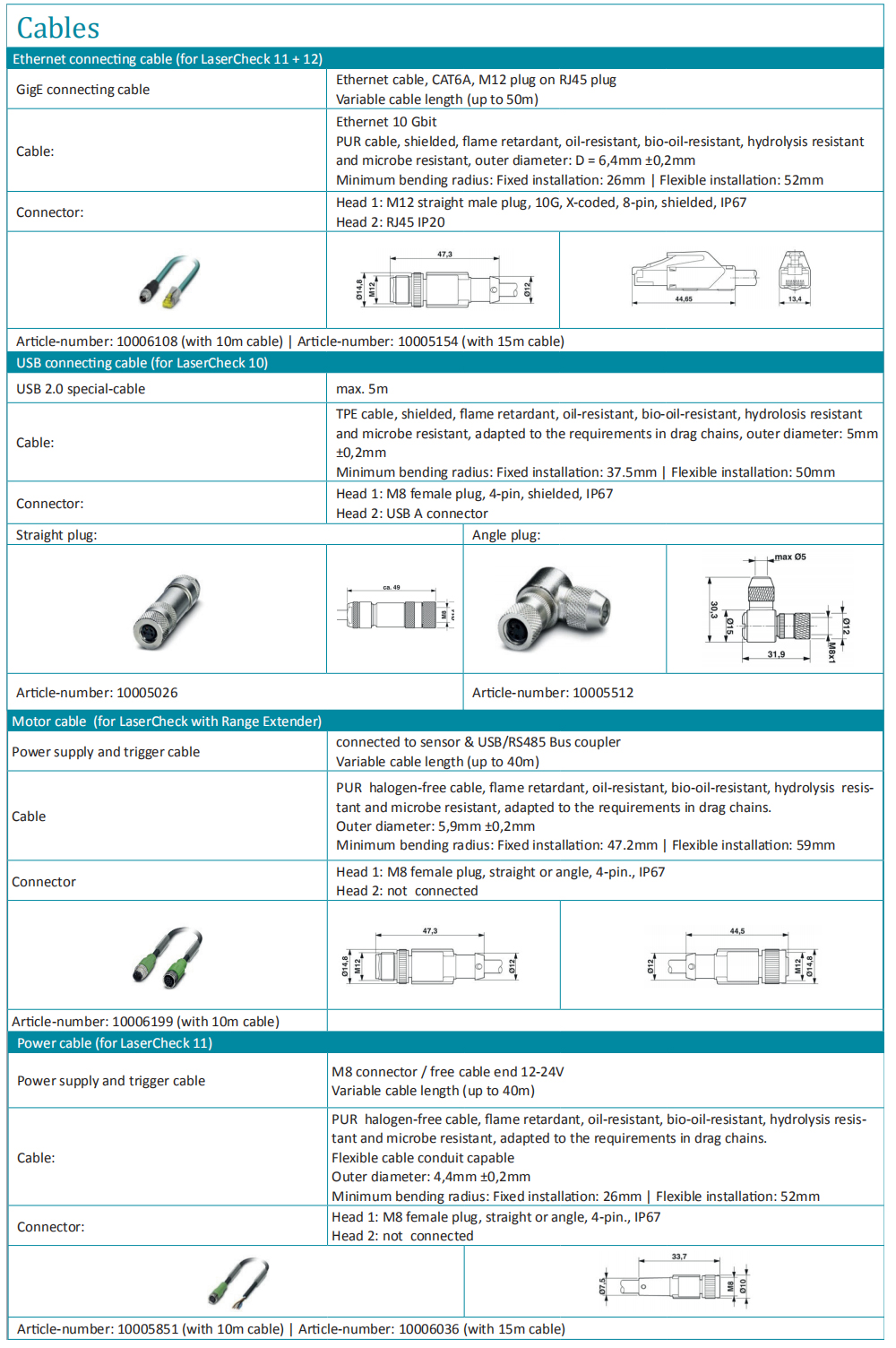

● Livré entièrement câblé et calibré

La fabrication de pièces en tôle avec des angles de pliage précis et maintenus constants à tout moment rencontre souvent un problème au cours du processus de production proprement dit : différents paramètres d'épaisseur de matériau et de contraintes.Afin de résoudre ce problème et d'utiliser également des matériaux de moindre qualité sans danger pour l'utilisateur, data M Engineering a développé une solution puissante pour mesurer les angles de pliage dans les presses plieuses - le LaserCheck.LaserCheck permet à l'utilisateur de déterminer l'angle de pliage exact pour les presses plieuses en utilisant la triangulation laser avec des jauges de contrainte - et cela fonctionne sans contact.

Principe de fonctionnement

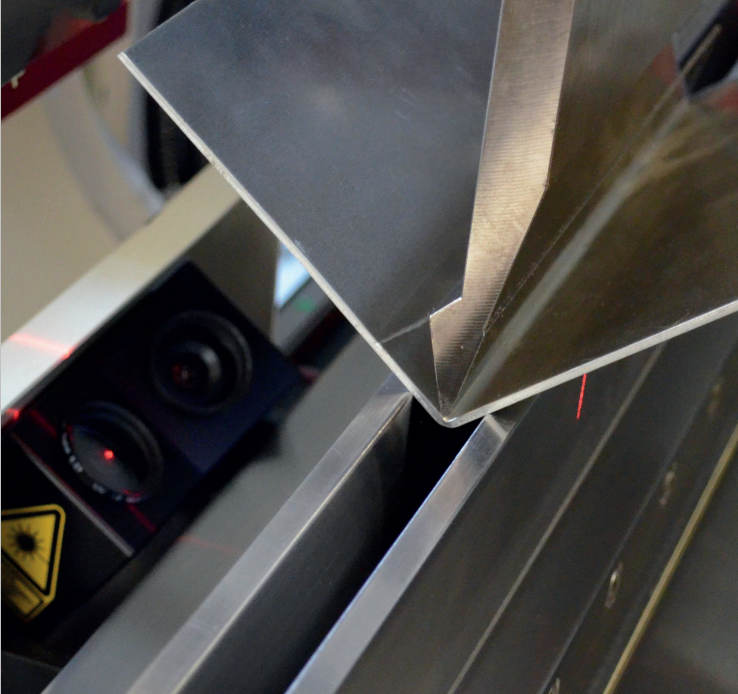

L'angle de pliage est mesuré en scannant la projection du faisceau laser sur la surface de la tôle avec la caméra CMOS.L'angle entre le laser et l'axe de visée de la caméra permet une mesure de distance.L'angle entre le capteur et la tôle est calculé à partir de ces distances.Avec un deuxième capteur sur le site opposé, l'angle de flexion est calculé.

Caractéristiques

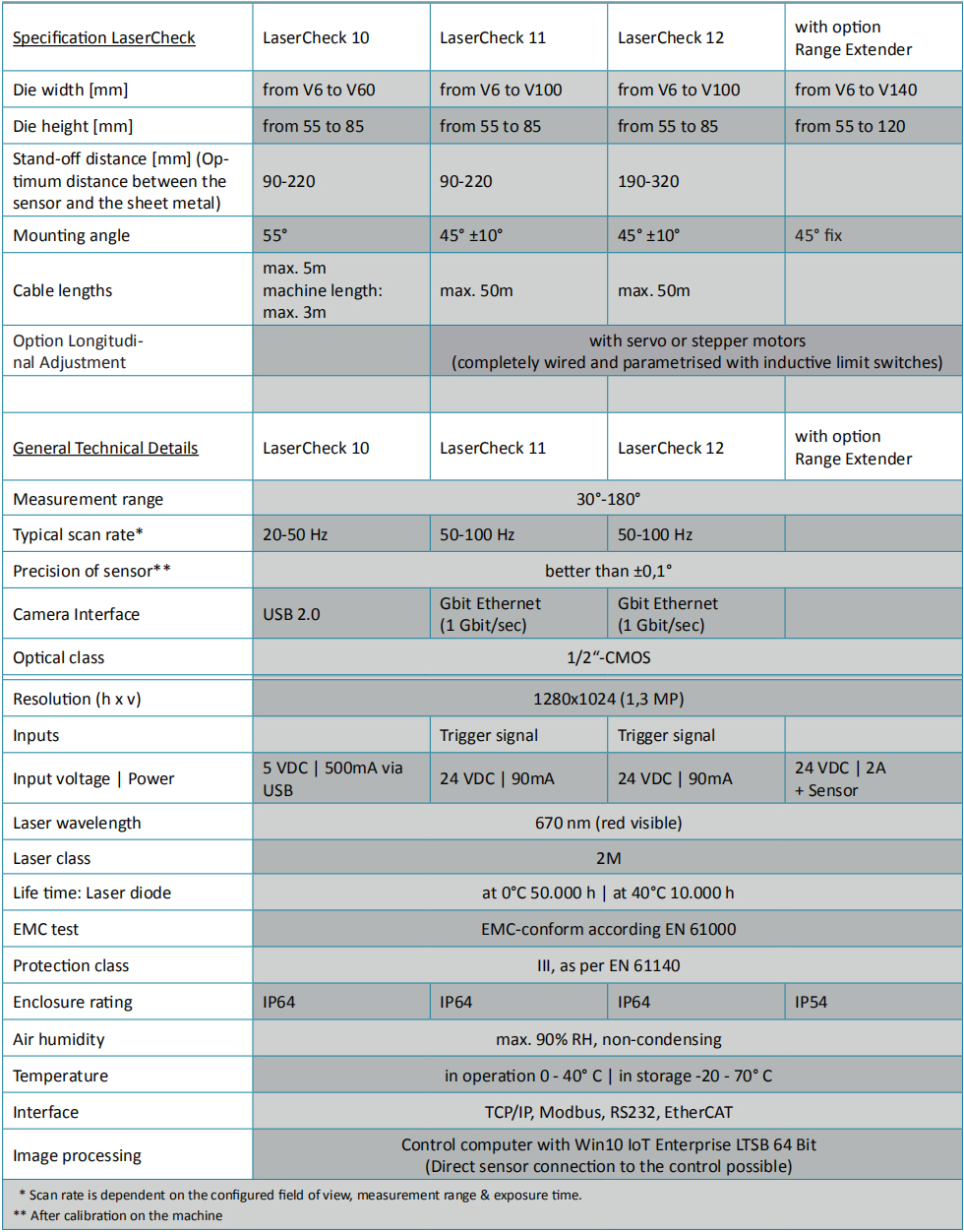

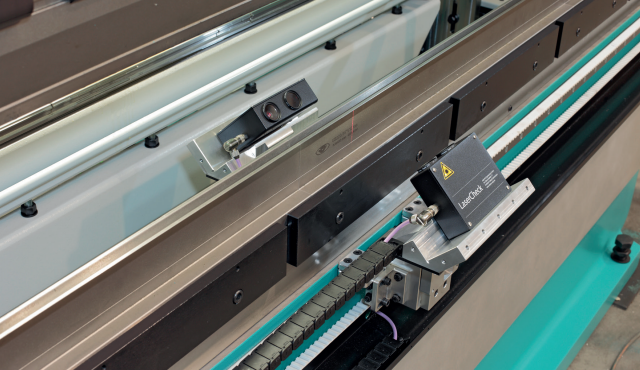

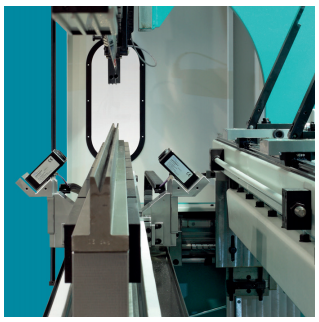

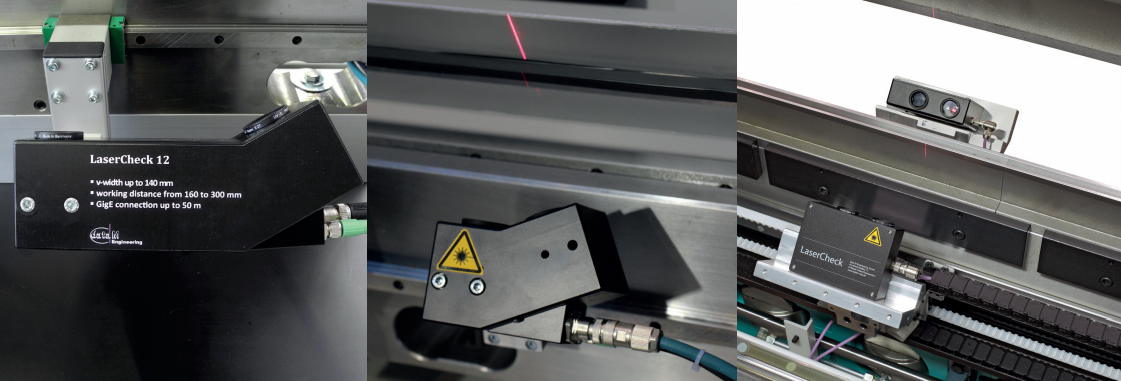

Le capteur LaserCheck est monté sur la presse plieuse, sous la matrice, avec un angle de 35° - 55° par rapport à la verticale.La distance de travail (entre le capteur et la feuille) est de 90 à 320 mm, selon le type de capteur.Il est mobile le long de la filière manuellement ou automatiquement.En raison de sa position de montage, la plage de mesure est de 30° à 180° d'angle de flexion.Pour chaque position de mesure, 2 capteurs sont nécessaires.Quatre capteurs permettent une correction indépendante du faisceau pour compenser les différences d'angle dans les virages longs.

Conçu pour les applications industrielles

Les capteurs de la gamme de produits LaserCheck sont spécialement conçus pour les applications de tôlerie.Grâce à leur construction robuste et à leurs caractéristiques techniques conviviales, ils obtiennent des résultats de mesure précis même dans des conditions ambiantes difficiles.

En miniaturisant soigneusement chaque composant, nous avons créé des capteurs petits et robustes, qui s'adaptent à n'importe quelle presse plieuse.

Mesure du retour élastique

Le retour élastique est mesuré en relâchant la tôle de deux manières différentes :

● Ouverture jusqu'à la fin de la variation d'angle. L'angle de retour élastique est mesuré directement.Cette stratégie est nécessaire pour les virages avec de petites forces.

●Ouverture jusqu'à ce que la force de flexion tombe en dessous d'une limite prédéfinie.Les jauges de contrainte mesurent les forces de flexion simultanément sur les deux châssis latéraux.L'angle de retour élastique est calculé à partir des angles et des forces et la tôle sera pliée en conséquence.La mesure de force avec des forces résiduelles améliore la précision lors de l'utilisation d'outils avec des rayons plus grands ou des pièces asymétriques lorsqu'un relâchement complet n'est pas possible sans perdre la position de pliage correcte.

Étalonnage et précision

La précision du capteur est meilleure que ±0,1°.La précision de pliage est influencée par la commande, la précision de la machine, les outils et le matériau.Pour augmenter la précision de flexion, les capteurs seront calibrés après le montage, de sorte que la tolérance de montage est réduite.

●Calibrage avec LC-Adjust

Après le montage, les capteurs doivent être calibrés dans la machine avec notre unité de calibrage LC-Adjust.Cela permet une précision maximale avec des erreurs inférieures à ±0,1° dans toute la plage de mesure.

●Pré-étalonnage

Tous les capteurs sont pré-calibrés afin de fonctionner avec des résultats raisonnables même sans calibrage.Seul l'angle de montage doit être défini.Les erreurs de linéarité peuvent être saisies pour différentes situations de mesure par l'utilisateur de la machine.

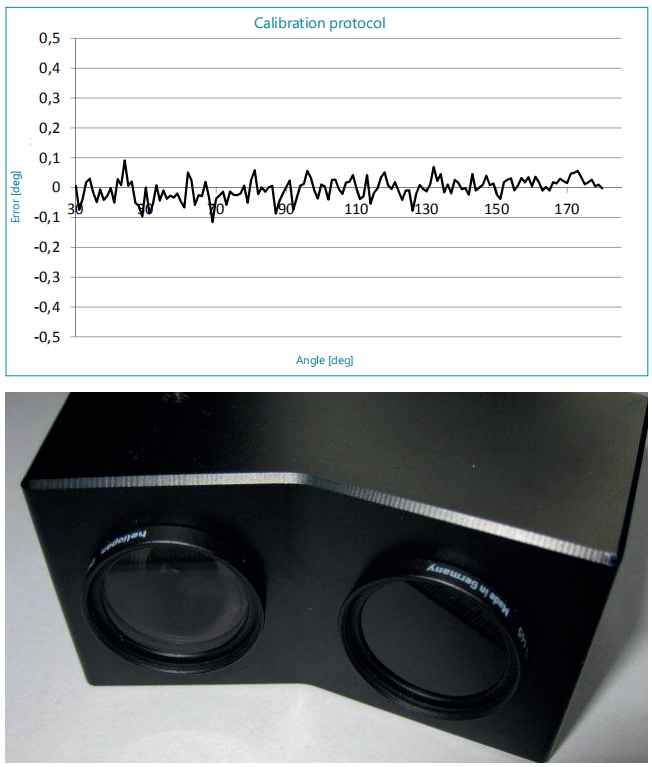

Pour documenter la capacité de performance des capteurs LaserCheck, chaque capteur est fourni avec son propre certificat d'étalonnage.

Mesure en temps réel

Les caméras GigE rapides à l'intérieur des capteurs Laser Check permettent une mesure en temps réel avec des taux de rafraîchissement jusqu'à 100 Hz.Les capteurs USB prennent en charge des taux de rafraîchissement jusqu'à 50 Hz.

●Exigences :

■ Delem LUAP avec module DM-101RS

■ Cybelec ModEva avec opti on 66

■ Autres contrôleurs avec prise en charge en temps réel

●Avantages :

■ Le processus de pliage n'est pas interrompu

■ Processus de pliage rapide

■ Mesure de retour élastique sans mesure de force possible

Contrôles (Intégration)

●Interfaces disponibles :

■ Interface série pour Cybelec ModEva.Le LaserCheck envoie les angles via RS232 et les forces avec un signal analogique à une carte NLR

■ Interface série pour les commandes Amada

■ Interface combinée TCP/IP-Modbus pour Delem DA66T et DA 69T.Les angles sont envoyés à un module DM-101RS via Modbus.Les capteurs de force sont connectés à une entrée analogique du module.Pour le contrôle du processus de pliage, un LUAP est également fourni.

■ Interface TCP/IP ouverte pour les commandes Bystronic, ESA, Robosoft et Gasparini

■ CANopen

■ EtherCAT

Pourquoi LaserCheck ?

●LaserCheck n'inclut pas seulement des capteurs d'angle.C'est un système complet à connecter aux presses plieuses.Il comprend différentes interfaces pour les contrôleurs de presses plieuses, des capteurs à jauge de contrainte pour détecter le retour élastique et des systèmes motorisés pour les mouvements des capteurs.

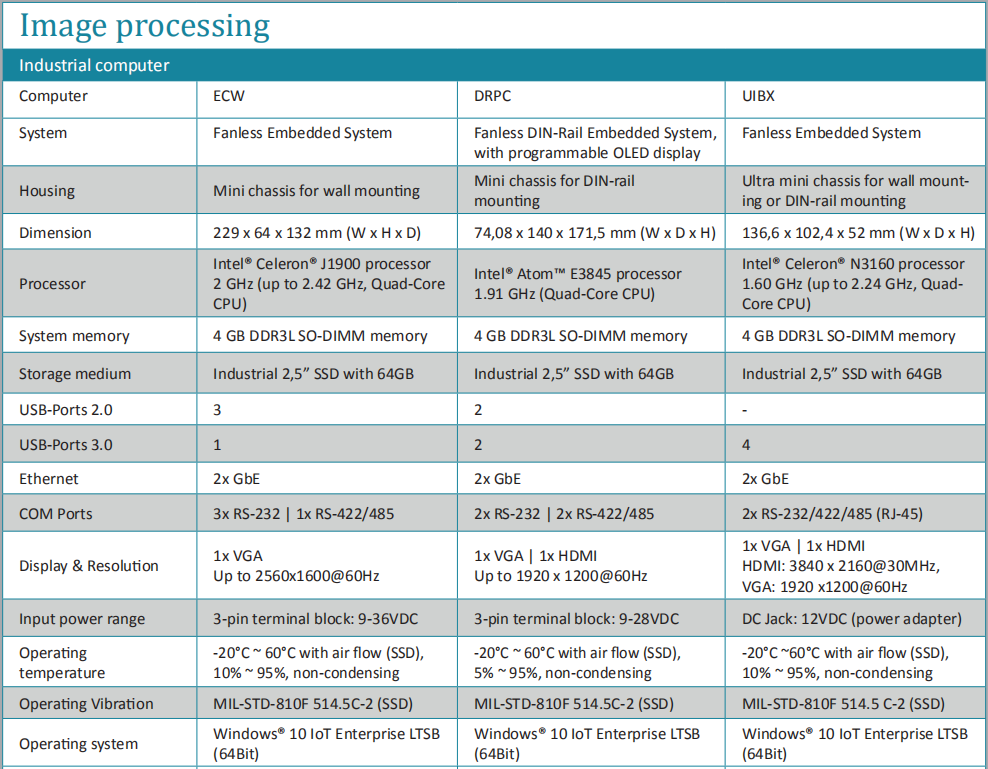

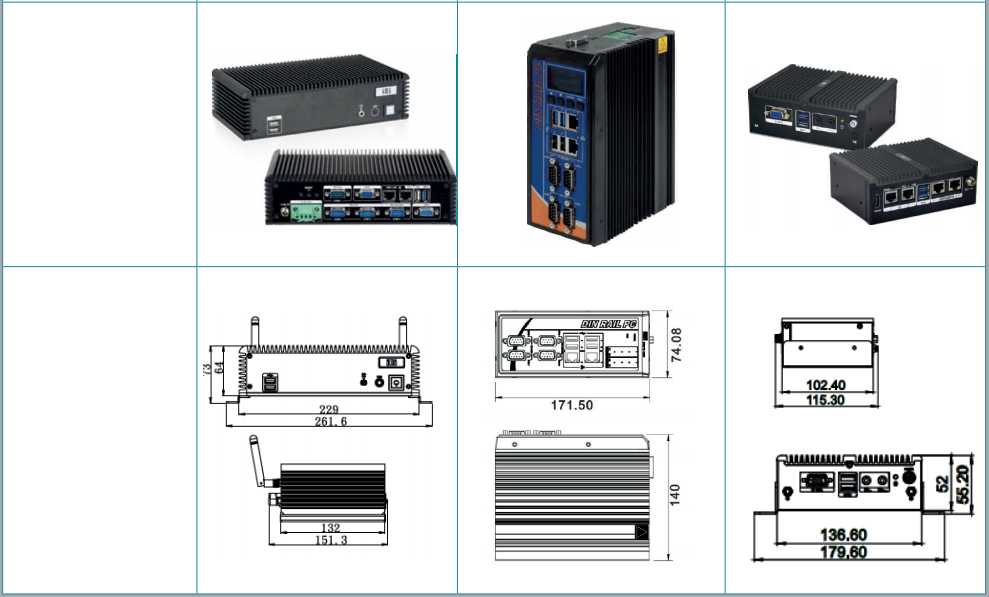

●Technologie bien établie.La séparation des capteurs et des processeurs permet des solutions rentables si les commandes sont capables d'exécuter le logiciel LaserCheck (commandes Cybelec, Bystronic et ESA).

●Support de longue date pour tous les composants.

●Correction de l'angle de pliage pendant le processus de pliage - Résultats parfaits dès le premier pliage.

● Prise en charge de l'installation dans le monde entier.

●Formation et assistance dans le monde entier ou en interne.

Pourquoi les données M Engineering ?

Formation dans nos locaux à Holzkirchen, où vous apprenez :

- Comment monter LaserCheck

- Paramétrage

- Interfaçage avec LaserCheck (TCP/IP, Modbus et autres)

- Programmation LUA pour les contrôles Delem

Développement de logiciels

- Développement de logiciels pour différents travaux de mesure

- Modifications logicielles pour interfaces spéciales

Services d'ingénierie

- Solutions personnalisées à des fins spéciales comme le cintrage de tubes hexagonaux

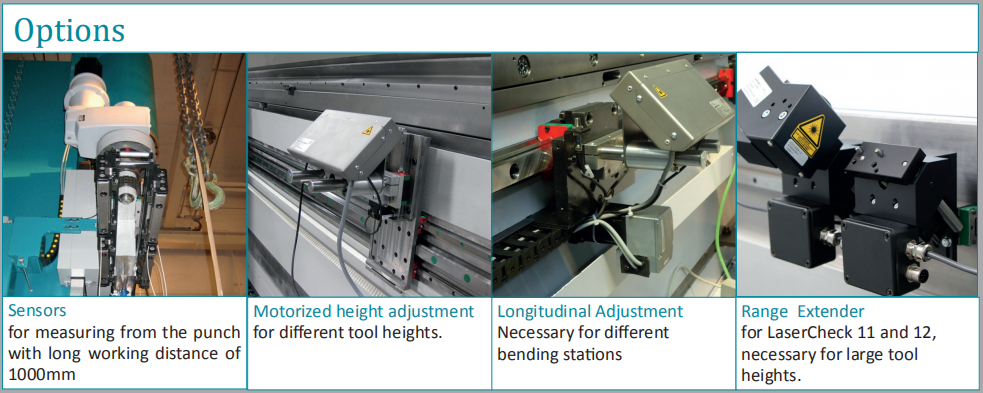

- Capteurs personnalisés avec de longues distances de travail jusqu'à 1000 mm

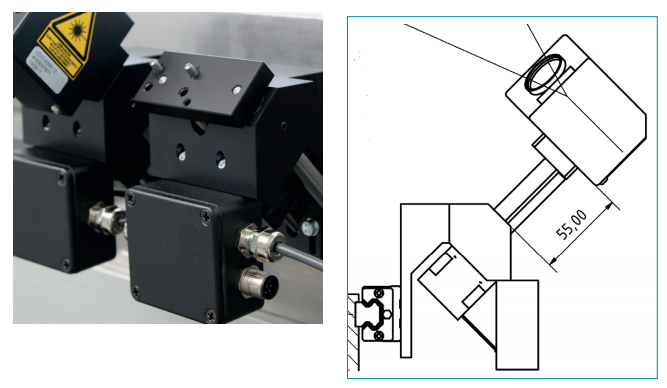

- Axes supplémentaires pour les mouvements des capteurs, y compris les commandes

- Contrôle de couronnement dépendant du capteur

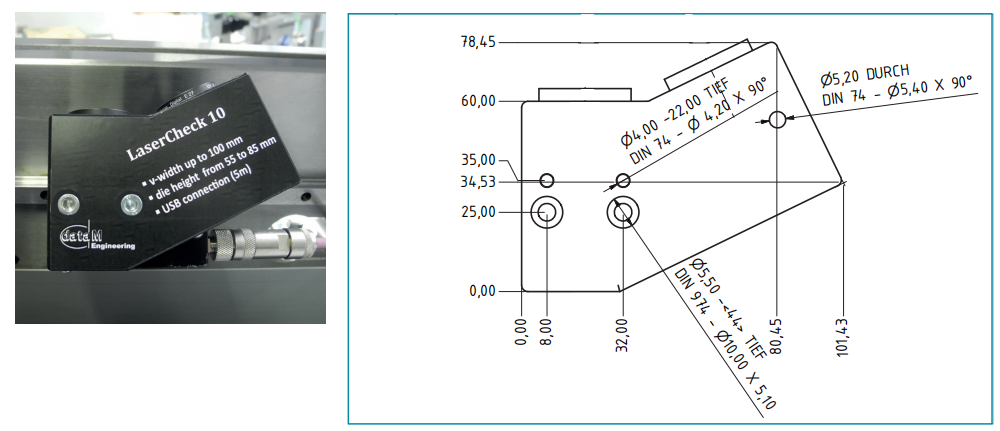

USB |Pour machines jusqu'à 60 mm de largeur de matrice.

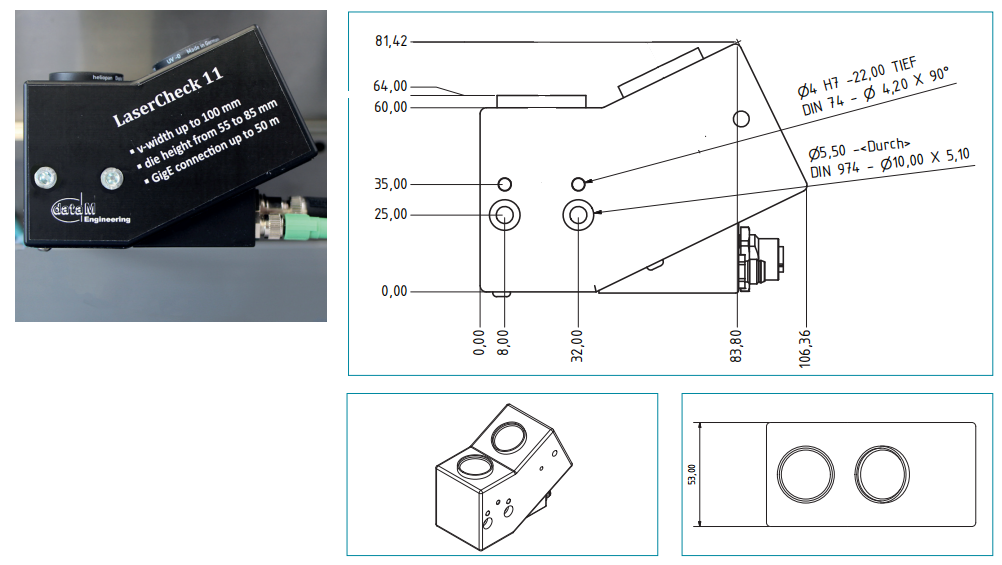

Gigabit-Ethernet |Pour machines jusqu'à 100 mm de largeur de matrice.

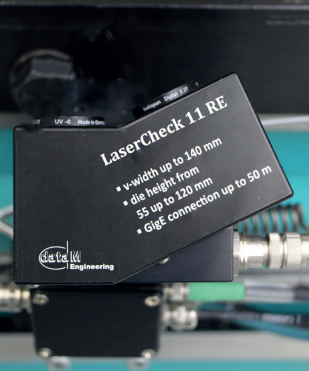

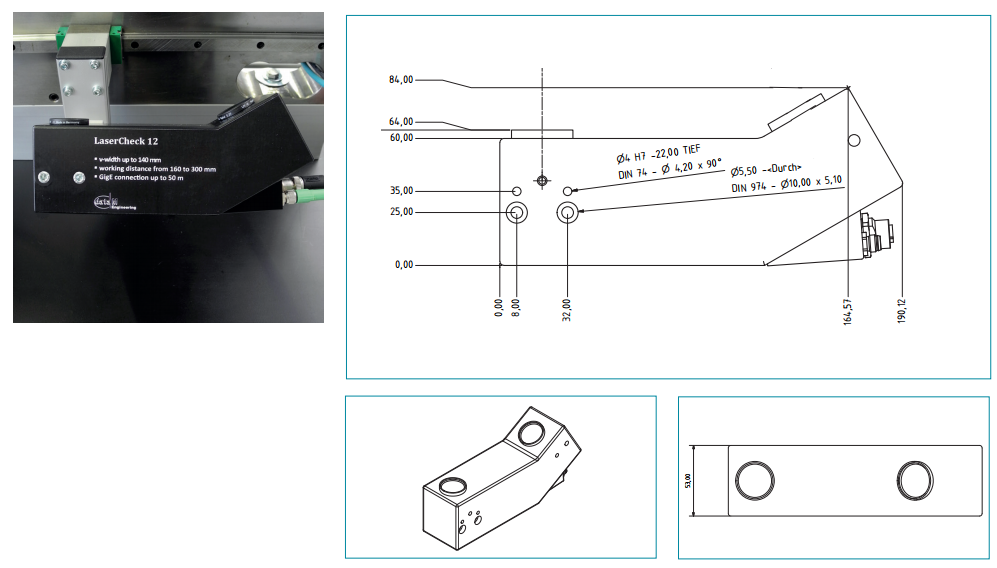

Gigabit-Ethernet |Pour les grandes machines jusqu'à 320 mm de distance de travail.

Pour LaserCheck 11 et 12 |Étend la plage de mesure pour les outils plus grands.
